Oracle^® ZFS Storage Appliance 客户服务手册，发行版 OS8.8.x

更换 ZS5-4 DIMM

移除 DIMM 是冷维修操作。移除 DIMM 之前，必须关闭设备电源。此操作将导致无法访问存储器，除非系统处于群集配置中。

1. 确定出故障的 DIMM。

   转到 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）部分，依次单击控制器的右箭头键图标和 "DIMM"，然后记录具有琥珀色图标的故障 DIMM 的 ID。要在控制器图示中突出显示内存模块的位置，请单击该模块 ID。要查看有关故障模块的详细信息，请单击其信息图标，然后单击 "Active Problems"（未解决的问题）。

2. 使用关闭控制器电源中描述的电源关闭方法之一关闭控制器。
3. 断开连接到存储控制器后面板的 AC 电源线。

   ---

   注意  -  因为系统中始终存在 3.3 VDC 备用电源，访问任何可冷维修组件时，必须先拔掉电源线。

   ---

4. 从机架中拉出控制器，如从机架中拉出控制器中所述。
5. 移除顶盖，如移除控制器顶盖中所述。
6. 移除故障 DIMM 所在的内存竖隔板。请参见更换 ZS5-4 内存竖隔板。
7. 向外旋转两个 DIMM 插槽弹出杆，直到被挡住。

   该操作将解除 DIMM 锁定并将其从插槽中取下。

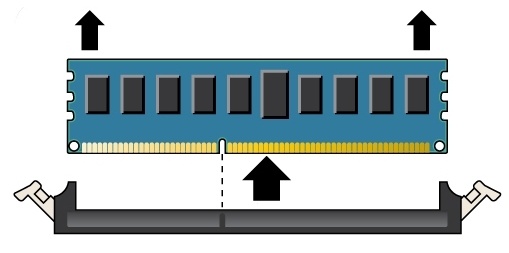

8. 小心地垂直向上提拉 DIMM 内存模块，将其从插槽中取下。

9. 重复上述步骤，直到所有故障 DIMM 均被移除。
10. 确保 DIMM 插槽两端的 DIMM 弹出杆处于其完全打开位置。

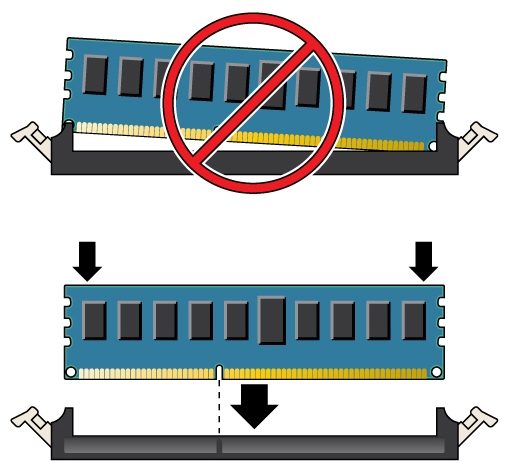

11. 将 DIMM 与空的插槽对齐。

    将 DIMM 上的凹槽与 DIMM 插槽上的凸起对齐以确保 DIMM 正确安装。

12. 用力均匀地将 DIMM 轻推入插槽中，直到弹出杆抬起并将 DIMM 锁定到位。

    随着 DIMM 进一步推入插槽中，控制杆将抬起。



13. 确保控制杆完全抬起并在插槽中锁定 DIMM。

14. 安装更换内存竖隔板，如更换 ZS5-4 内存竖隔板中所述。
15. 更换机箱上的顶盖。
16. 使控制器返回正常机架位置，方法是按下每个滑轨侧面的释放卡舌，同时缓慢地将控制器推入机架。
17. 参考先前作为指南而添加的标签，将所有电缆重新连接到其原始端口。有关布线详细信息，请参见 Oracle ZFS Storage Appliance 布线指南 。
18. 将电源线重新连接到电源上。
19. 确认备用电源已打开。接通电源线之后大约两分钟，前面板上的“电源/正常”状态指示灯将开始闪烁。
20. 按下存储控制器前面板上的凹陷式电源按钮并松开。

    电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。

21. 在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）屏幕。依次单击控制器的右箭头键图标和 "DIMM"，然后确认新安装的模块的状态图标 为绿色。要查看有关新模块的详细信息，请单击其信息图标。
22. 如果故障没有自己消失，请参见修复未解决问题。
