ZS9-2 PCIe 卡配置

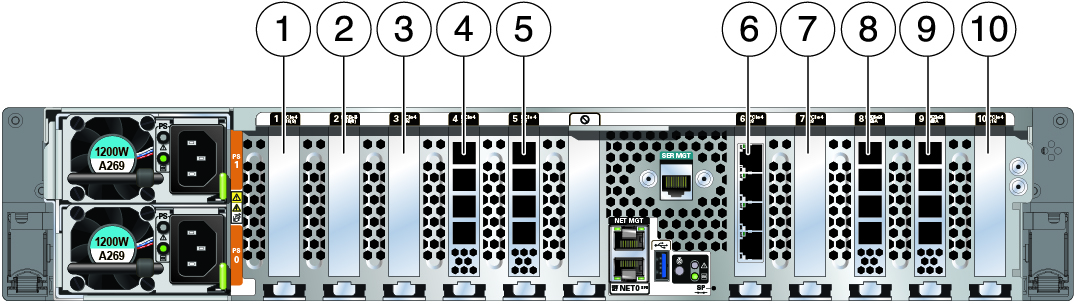

10 个 PCIe 插槽位于控制器的内部（在背面）。从控制器背面看，插槽分为两组，每组五个插槽，一组位于内置的网络端口和背部的指示灯左侧，另一组位于这些网络端口和指示灯右侧。PCIe 插槽按从左到右的顺序标记（后视图），左侧六个插槽标记为 PCIe 插槽 1 到 PCIe 插槽 6，右侧五个插槽标记为 PCIe 插槽 7 到 PCIe 插槽 11。下图显示了 ZS9-2 高端型号。
|
PCIe 插槽宽度和功能
控制器包含 10 个窄板型 PCIe 4.0 卡插槽，这些插槽具有以下长度和功能：
-
插槽 3 和 10 具有带 x16 电气接口的 x16 连接器
-
插槽 1 和 2 具有带 x8 电气接口的 x16 连接器
-
插槽 4、5、6、7、8 和 9 具有 x8 连接器（x8 电气接口）
注 - 虽然插槽 1 和 2 可以容纳 x16 宽度的卡，但卡的容量受 x8 电气接口限制。
PCIe 卡插槽填充顺序
每个基本单元 ZS9-2 始终装有以下 PCIe 适配器或填充面板：
-
插槽 4：4x4 SAS-3 HBA
-
插槽 5：4x4 SAS-3 HBA 高端型号；填充面板中端型号（插槽不可用）
-
插槽 6：群集接口卡
-
插槽 8：4x4 SAS-3 HBA 高端型号；填充面板中端型号（插槽不可用）
-
插槽 9：4x4 SAS-3 HBA
所有允许的选件 ZS9-2 PCIe 卡都应该安装在剩余的卡插槽位置中，并按照以下优先级和顺序填充，如下所述：
-
将可选双端口 100GbE NIC 卡依次安装到插槽 3、插槽 10 中。
-
将可选双端口 25GbE NIC 卡依次安装到插槽 7、插槽 1、插槽 2、插槽 10、插槽 3 中。
-
将可选双端口 40GbE NIC 卡依次安装到插槽 7、插槽 1、插槽 2、插槽 10、插槽 3 中。
-
将可选双端口 32Gb FC HBA 卡依次安装到插槽 7、插槽 1、插槽 2、插槽 10、插槽 3 中。
-
将可选四端口 10GbE NIC 卡依次安装到插槽 7、插槽 1、插槽 2、插槽 10、插槽 3 中。
-
将可选四端口 10GBASE-T NIC 卡依次安装到插槽 7、插槽 1、插槽 2、插槽 10、插槽 3 中。
