更换 ZS5-2 风扇模块

语言：

移除风扇模块是冷维修操作。移除风扇模块之前，必须关闭设备电源。此操作将导致无法访问存储器，除非系统处于群集配置中。按照以下过程更换 ZS5-2 风扇模块。

确定出故障的风扇模块。
- 如果您不在该系统实地操作，请转到 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）部分，单击控制器的右箭头键图标，然后单击 "Fan"（风扇）并记录具有琥珀色图标的故障风扇模块的 ID。要在控制器图示中突出显示风扇模块的位置，请单击该风扇模块 ID。要查看有关故障风扇模块的详细信息，请单击其信息图标，然后单击 "Active Problems"（未解决的问题）。
- 如果您是在该系统实地操作，请注意每个风扇模块都有一个风扇故障 LED 指示灯，它在主板上位于相应模块附近。对于发生故障的风扇模块，琥珀色 LED 指示灯会亮起。
关闭存储控制器电源，如关闭控制器电源中所述。
断开连接到存储控制器后面板的 AC 电源线。
注意 - 因为系统中始终存在 3.3 VDC 备用电源，访问任何可冷维修组件时，必须先拔掉电源线。
从机架中拉出控制器，如从机架中拉出控制器中所述。
移除顶盖，如移除控制器顶盖中所述。

按主板上的“故障提醒”按钮使风扇模块故障 LED 指示灯亮起。

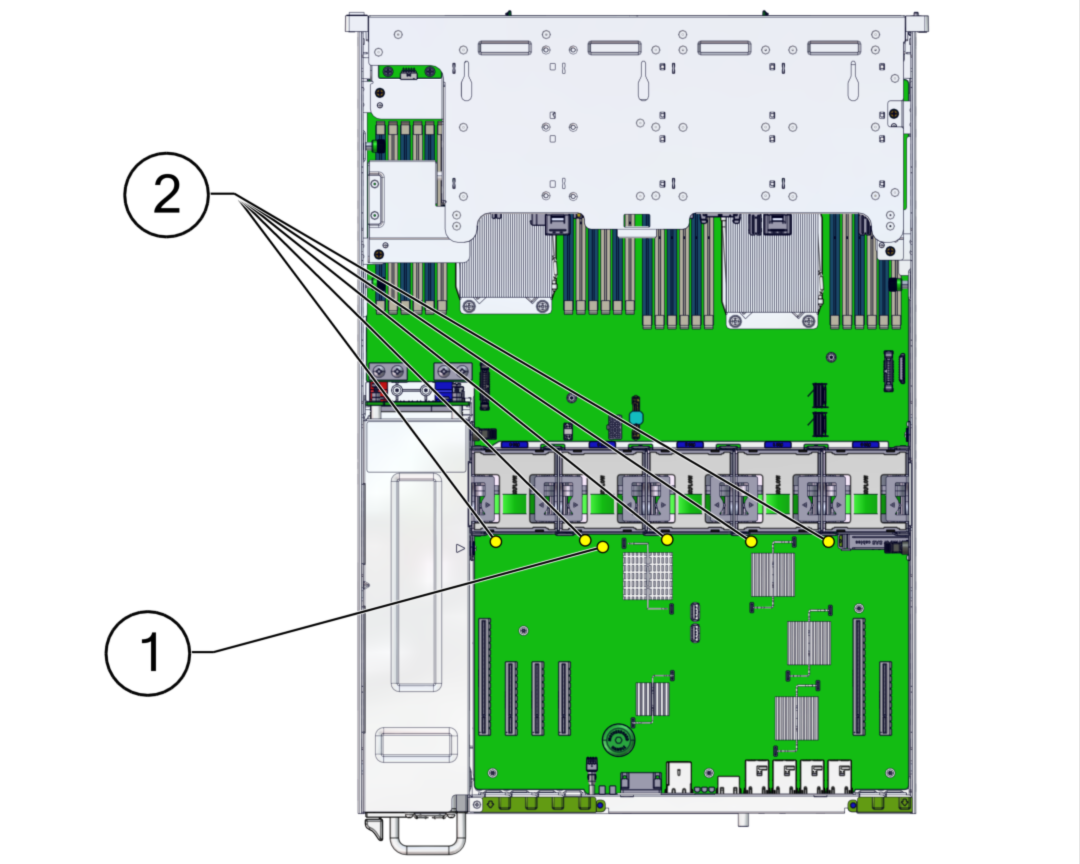

image:图中显示了 ZS5-2 风扇模块 LED 指示灯。

编号	说明
1	“故障提醒”按钮
2	风扇故障 LED 指示灯

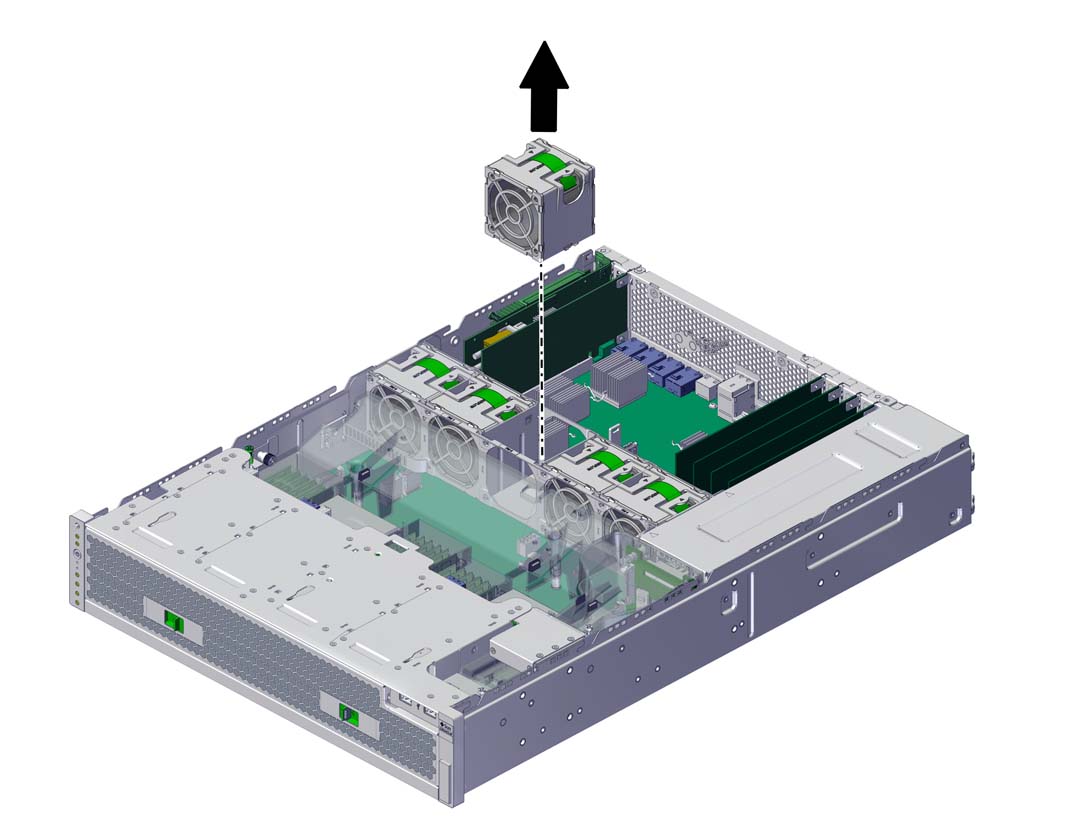

在要更换的风扇模块上，竖直向上拉绿色条带，将风扇模块提出机箱，并将其放在一边。
将更换风扇模块与风扇托盘插槽对齐。
绿色条带在风扇模块顶部，箭头指向机箱后面。

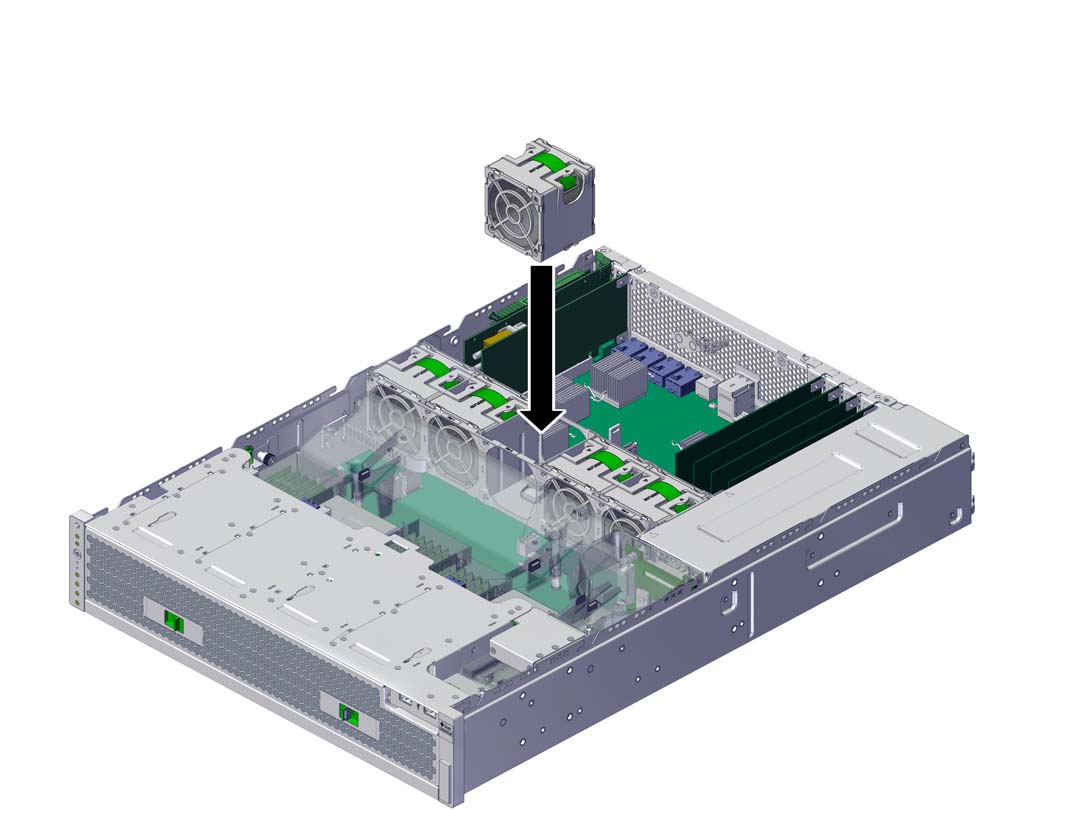

将风扇模块向下放入风扇托盘。

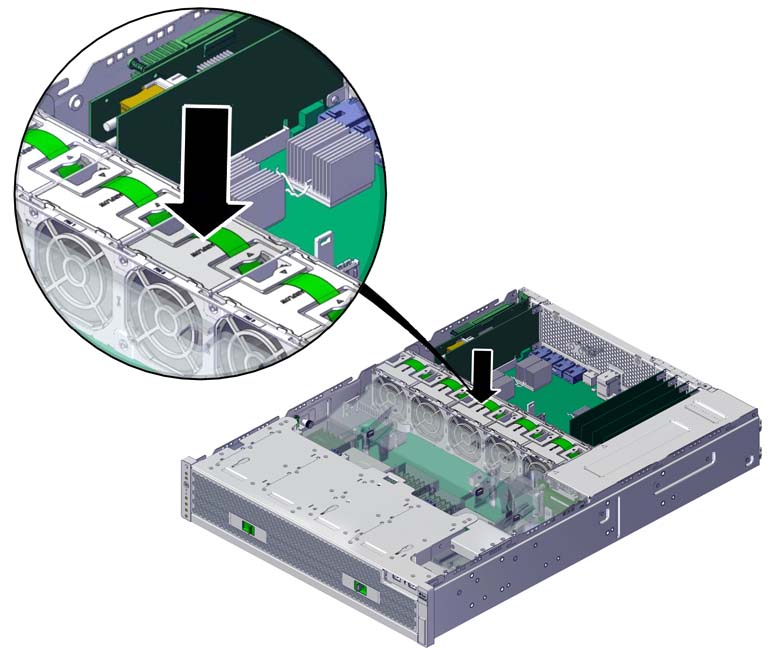

向下按风扇模块，直到它发出“咔嗒”声，固定在风扇托盘中。
重新放上机箱的顶盖，拧紧顶盖背面的两颗自持螺丝。
使控制器返回正常机架位置，方法是按下每个滑轨侧面的释放卡舌，同时缓慢地将控制器推入机架。
将电源线连接到电源上。确认备用电源已打开，表现为前面板上的“电源/正常”和 "SP" 状态指示灯呈绿色闪烁。
确认 "SP" 状态指示灯和“电源/正常”指示灯在引导后呈现稳定的绿色。
确认风扇模块上的绿色“正常”指示灯已亮起。
确认前面板上的“风扇”指示灯和“需要维修操作”指示灯未亮起。
在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）屏幕。依次单击控制器的右箭头键图标和 "Fan"（风扇），然后确认新安装的风扇模块的状态图标为绿色。要查看有关新风扇模块的详细信息，请单击其信息图标。
如果故障没有自己消失，请参见修复未解决问题。
