7120 I/O 组件

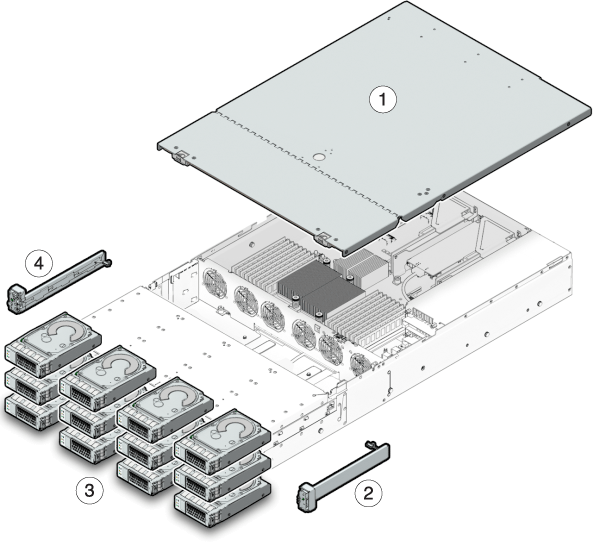

下面的图形和图例显示了 7120 系统的 I/O 组件。
图 76
7120 控制器 I/O 组件
图例
1
顶盖
3
硬盘驱动器
2
右控制面板光管装置
4
左控制面板光管装置
