更换 ZS3-2 PCIe 卡或竖隔板
注意 - 此过程要求处理对静电放电敏感（可能导致组件出现故障）的组件。为避免损坏组件，在处理组件时，请佩戴防静电手腕带并使用防静电垫。 |
移除 PCIe 卡是冷维修操作。移除此卡之前，必须关闭设备电源。此操作将导致无法访问存储器，除非系统处于群集配置中。
-
要定位故障组件，请转到 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）屏幕并单击控制器上的右箭头键图标
，然后单击 "Slots"（插槽）。
- 关闭存储控制器电源，如关闭控制器电源中所述。
-
断开连接到存储控制器后面板的 AC 电源线。
注意 - 因为系统中始终存在 3.3 VDC 备用电源，访问任何可冷维修组件时，必须先拔掉电源线。
- 从机架中拉出控制器，如从机架中拉出控制器中所述。
- 移除顶盖，如移除控制器顶盖中所述。
- 定位存储控制器中的 PCIe 卡，请参见ZS3-2 PCIe I/O 卡。
-

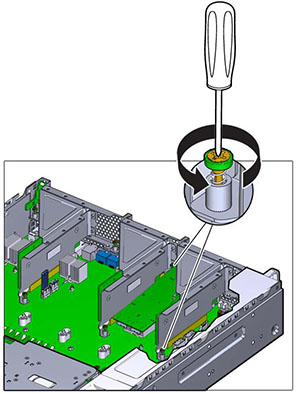

完全松开将竖隔板固定到主板上的两颗自持螺丝。
-

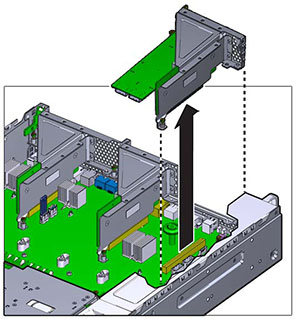

竖直向上提起竖隔板，将其从主板上的插槽中取出。
- 断开连接到竖隔板上安装的 PCIe 卡的所有内部电缆。
-
将扣件转到完全打开（120 度）的位置。
注意，竖隔板 3 锁扣与竖隔板 1 和 2 有细微的差别。
-

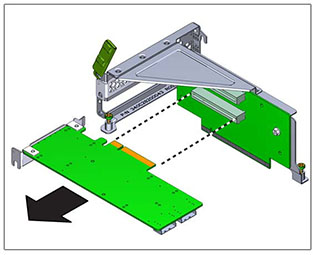

提起 PCIe 卡使其脱离支架定位销，将其从插槽中取出。
-

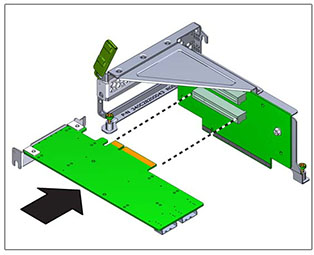

将更换 PCIe 卡放在将要安装到竖隔板上的位置。PCIe 卡支架对准竖隔板上的定位销和插槽。
- 将 PCIe 卡按入插槽。
-
将扣件转到完全闭合的位置。如果有阻力，请检查 PCIe 卡支架是否对齐，然后重试。
- 将竖隔板对准它在机箱中的安装位置。
- 将之前移除的所有内部电缆重新连接到竖隔板上安装的 PCIe 卡（如果这样做方便竖隔板的安装）。
-

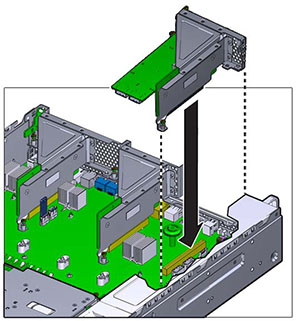

将竖隔板上的卡向下放到主板上，按卡边缘连接器使其固定到插槽中。竖隔板（2 和 3）的支架与相邻竖隔板的支架重合。
- 拧紧将竖隔板固定到主板上的两颗自持螺丝。
- 更换顶盖，然后拧紧两颗自持螺丝。
- 按下每个滑轨侧面的释放卡舌，然后缓慢地将存储控制器推入机架中（请确保控制器路径上没有电缆阻碍）。
- 参考先前作为指南而添加的标签，将所有电缆重新连接到其原始端口。有关布线详细信息，请参见 Oracle ZFS Storage Appliance 布线指南 。
- 将电源线连接到电源上。确认备用电源已打开，表现为前面板上的“电源/正常”和 "SP" 状态指示灯呈绿色闪烁。
- "SP" 状态指示灯呈现稳定的绿色后，用一支笔或其他尖状物按下并松开前面板上的电源按钮。电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。
-
转到 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）屏幕，然后单击控制器上的右箭头键图标
。然后，单击 "Slot"（插槽）以验证新组件的状态。联机图标
应为绿色。
- 如果故障没有自己消失，请参见修复未解决问题。
