7320 内部组件
7320 存储控制器机箱安装了以下板。
注 - 现场可更换单元 (Field-Replaceable Unit, FRU) 只能由经过培训的 Oracle 维修技术人员进行更换。
-
PCIe 竖隔板：存储控制器包含三个 PCIe 竖隔板，这些竖隔板均为客户可更换单元 (customer-replaceable unit, CRU)，并连接到主板的背面。每个竖隔板支持一个 PCIe 卡。
-
主板：主板是一个 FRU，包含 CPU 模块、可安装 18 个 DIMM 的插槽、内存控制子系统以及服务处理器 (service processor, SP) 子系统。SP 子系统控制主机电源并监视主机系统事件（电源和环境事件）。SP 控制器由主机的 3.3 伏备用电源供电线路供电（只要输入交流电源给系统供电即可，即使设备处于关闭状态也是如此）。
-
配电板：配电板是一个 FRU，用于将来自电源的 12V 主电源配送给存储控制器的其余部分。它直接连接到背板，并通过母线和排线电缆直接连接到主板。另外，它还支持顶盖联锁终止开关。
-
背板：背板是一个 FRU，用作配电板与风扇电源板、硬盘驱动器底板和 I/O 板之间的互连。
-
风扇板：风扇板是 FRU，用于将电力传送到存储控制器风扇模块。此外，这两个板还包含风扇模块状态 LED 指示灯，并向风扇模块传输 I2C 数据。
-
磁盘底板：硬盘驱动器底板是一个 FRU，包含用于硬盘驱动器的连接器，以及用于 I/O 板、电源与定位器按钮和系统/组件状态 LED 指示灯的互连。存储控制器有一个八磁盘底板。每个驱动器都有用于指示“电源/活动”、“故障”和“可以移除”（不支持）的 LED 指示灯。
以下列表包含了 7320 存储控制器的可更换系统板。
|
7320 可更换组件－以下列表包含 7320 的所有可更换配电、磁盘和风扇模块组件。请注意，存储控制器上的电源、磁盘和风扇模块都可热插拔。
|
以下列表包含了 7320 的可更换 CPU 和内存组件。
|
7320 CPU 和内存组件－存储控制器主板分两组提供了 18 个插槽，这些插槽装有符合行业标准的 DDR3 DIMM 内存卡。所有插槽都必须装有填充面板或 DDR3 DIMM。

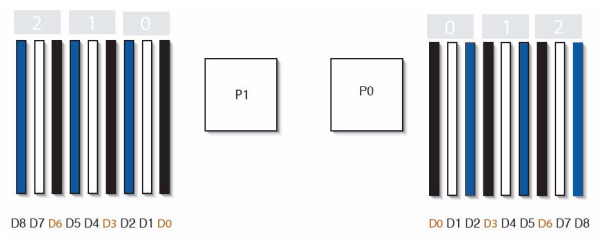

图 68 7320 控制器的 CPU 和内存组件

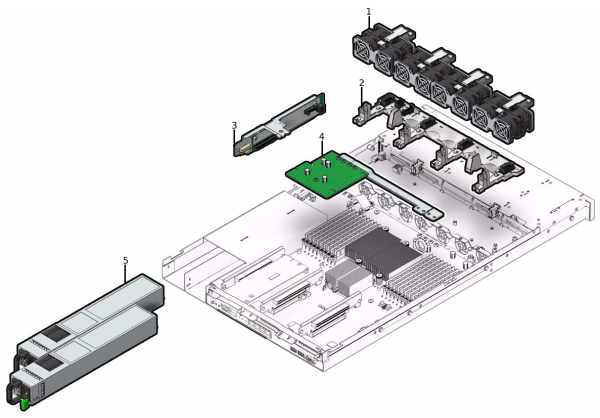

7320 配电和风扇模块组件－以下图形和图例标识了存储控制器的配电/风扇模块组件。
图 69 7320 控制器的配电和风扇模块组件
|

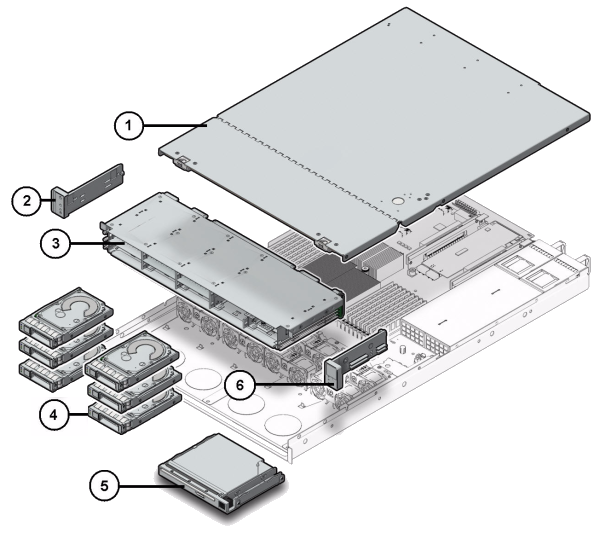

7320 I/O 组件－以下图形和图例标识了存储控制器的 I/O 组件。
图 70 7320 控制器 I/O 组件
|
7320 PCIe 卡和竖隔板－下面是 7320 系统的可更换 PCIe 卡的完整列表。
|
7320 电缆－以下列表包含了 7320 存储控制器的可更换电缆。
|
