更换 ZS3-2 DIMM
注意 - 此过程要求处理对静电放电敏感（可能导致组件出现故障）的组件。为避免损坏组件，在处理组件时，请佩戴防静电手腕带并使用防静电垫。 |
移除 DIMM 是冷维修操作。 移除 DIMM 之前，必须关闭设备电源。此操作将导致无法访问存储器，除非系统处于群集配置中。
-
要确定一般的内存故障，请转到 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）屏幕，并单击控制器上的右箭头键图标
。然后单击 "DIMM" 以找到出现故障的组件（通过警告图标
指示）。要确定特定内存模块是否已出现故障，可打开存储控制器，然后查看主板上的琥珀色 LED 状态指示灯。
- 关闭存储控制器电源，如关闭控制器电源中所述。
-
断开连接到存储控制器后面板的 AC 电源线。
注意 - 因为系统中始终存在 3.3 VDC 备用电源，访问任何可冷维修组件时，必须先拔掉电源线。
- 从机架中拉出控制器，如从机架中拉出控制器中所述。
- 移除顶盖，如移除控制器顶盖中所述。
- 断开连接到驱动器底板的电缆以及连接到 USB 板的电缆。

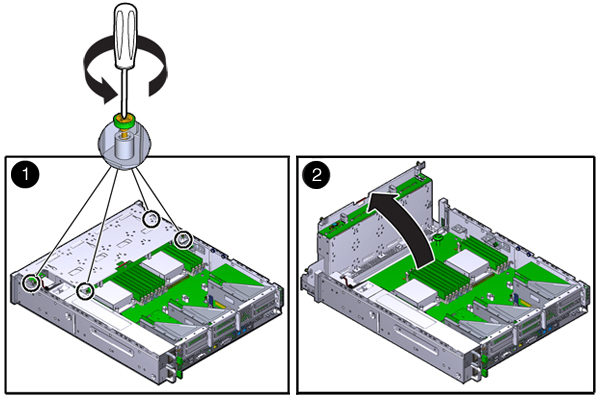

- 完全松开将驱动器架固定到机箱的四颗螺丝 (1)。
-
将驱动器架托举到垂直位置 (2)。
-
完全松开固定通风管的指旋螺丝。

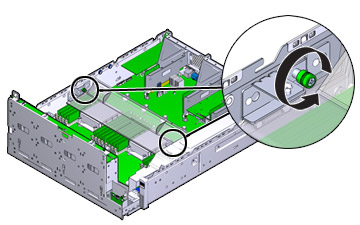

- 将左侧 (L) 指旋螺丝架向前滑，使其脱离安装销。
- 将右侧 (R) 指旋螺丝架向后滑，使其脱离安装销。将指旋螺丝架放在一边。
-

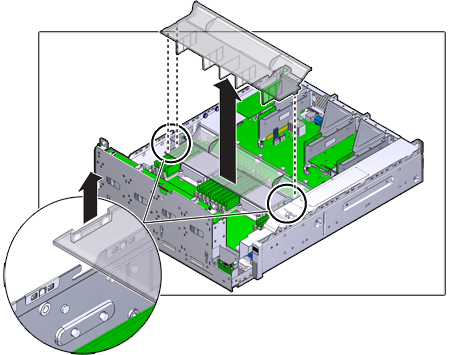

竖直向上提起通风管，使其脱离定位销。将通风管放在一边。
- 按中间背板上的按钮。琥珀色的 LED 指示灯可指示出现故障的 DIMM。

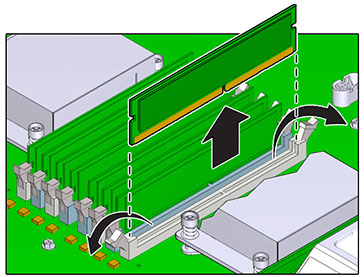

- 在 DIMM 插槽两端的释放杆上向下和向外按。
-
向上提起 DIMM，将其从插槽中取出。将 DIMM 放在防静电垫上搁置一旁。
-

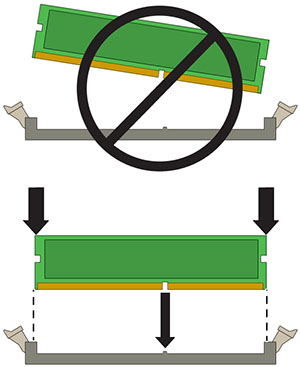

将 DIMM 对准它在插槽中的安装位置。确保 DIMM 中的凹槽对准插槽中的卡固销子。
-

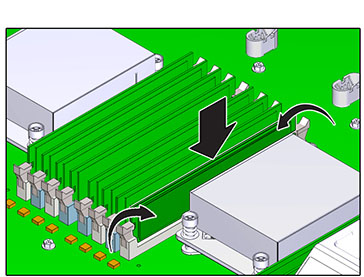

将 DIMM 插入插槽，用力按压，以使两个释放杆都发出“咔嗒”声闭合。
- 更换并固定通风管。
- 将驱动器架降至水平位置，微微抬高此驱动器架，重新连接电源电缆。拧紧四颗螺丝。重新连接驱动器底板的电缆和 USB 板的电缆。
- 更换顶盖，然后拧紧两颗自持螺丝。
- 按下每个滑轨侧面的释放卡舌，然后缓慢地将存储控制器推入机架中（请确保控制器路径上没有电缆阻碍）。
- 参考先前作为指南而添加的标签，将所有电缆重新连接到其原始端口。有关布线详细信息，请参见 Oracle ZFS Storage Appliance 布线指南 。
- 将电源线连接到电源上。确认备用电源已打开，表现为前面板上的“电源/正常”和 "SP" 状态指示灯呈绿色闪烁。
- "SP" 状态指示灯呈现稳定的绿色后，用一支笔或其他尖状物按下并松开前面板上的电源按钮。电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。
-
在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）屏幕。单击控制器的右箭头键图标
，然后单击 "DIMM" 以确认新安装的 DIMM 的联机图标
为绿色。
- 如果故障没有自己消失，请参见修复未解决问题。
