更换 ZS5-4 电源
注意 - 如果电源出现故障而且没有可更换的电源，请勿移除故障电源。这样能够确保气流正常并防止损坏设备。 |
存储控制器配备了可热交换的冗余电源。按照以下过程更换 ZS5-4 电源。
-
确定出故障的电源。
-
如果您不在该系统实地操作，请转到 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）部分，单击控制器的右箭头键图标，然后单击 "PSU" 并记录具有琥珀色图标的故障电源的 ID。要在控制器图示中突出显示电源的位置，请单击电源 ID。要查看有关故障电源的详细信息，请单击其信息图标，然后单击 "Active Problems"（未解决的问题）。
-
如果您是在该系统实地操作，则电源上的琥珀色“需要维修操作”指示灯应亮起。
注 - 故障电源的风扇在系统通电后仍可能会旋转。您可以在风扇旋转的同时移除电源。 -
- 向上提起电源线固定夹以将其从线上松开。
- 断开连接到故障电源的电源线。
-

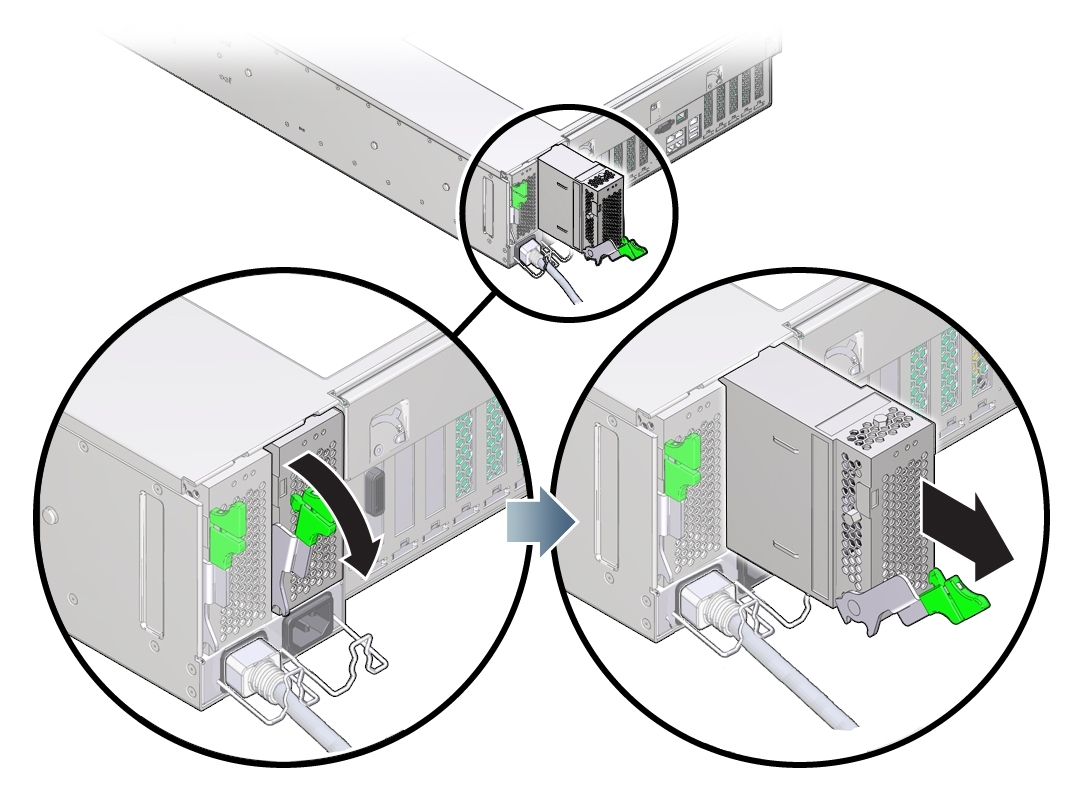

要解除电源手柄的锁定，请按压释放锁扣。
-
要使电源松脱，请向下完全旋转释放锁扣。
此操作将使电源从内部电源底板连接器上松脱。
- 使用关闭控制器电源中描述的电源关闭方法之一关闭控制器。
- 确保更换电源手柄处于打开位置。

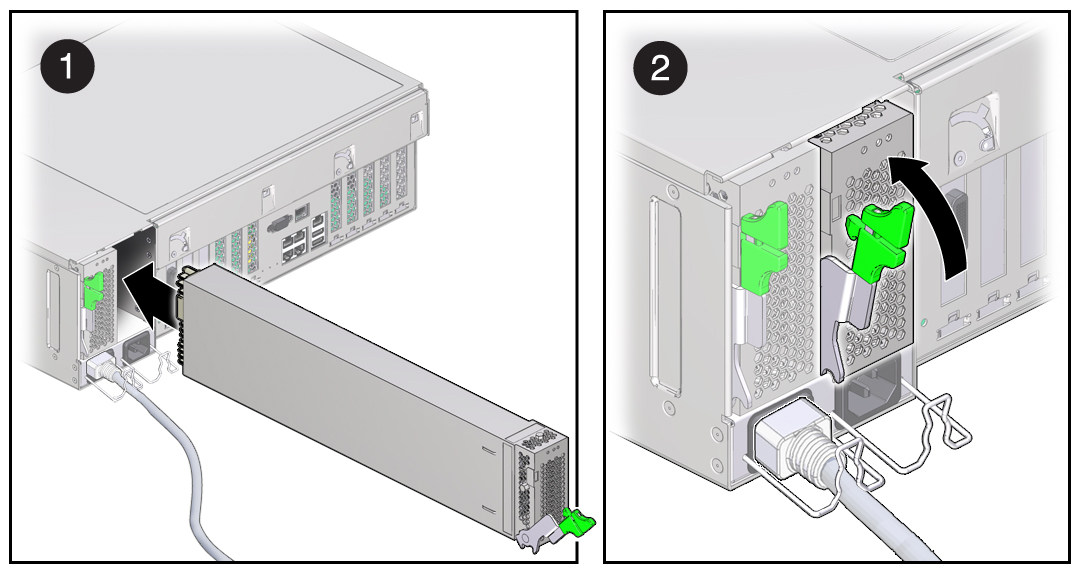

- 将电源与空的电源托架对齐。
- 将电源滑入托架中 (1)，直到其停止。
-
要使电源就位，请向上旋转释放手柄 (2) 直到其锁定到位。
注 - 手柄铰链处的锁扣必须与电源托架底部的插槽啮合。向上旋转手柄这一操作会将电源引入控制器，并将其与内部连接器啮合。
- 将电源线连接到电源上。
- 确认绿色的“交流电源存在”状态指示灯已亮起。
-
在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）屏幕。依次单击控制器的右箭头图标和 PSU，然后确认新安装的电源的状态图标
为绿色。要查看有关新电源的详细信息，请单击其信息图标。
- 如果故障没有自己消失，请参见修复未解决问题。
