7120 配电、风扇模块和磁盘组件
下图显示了风扇模块和 LED 指示灯。

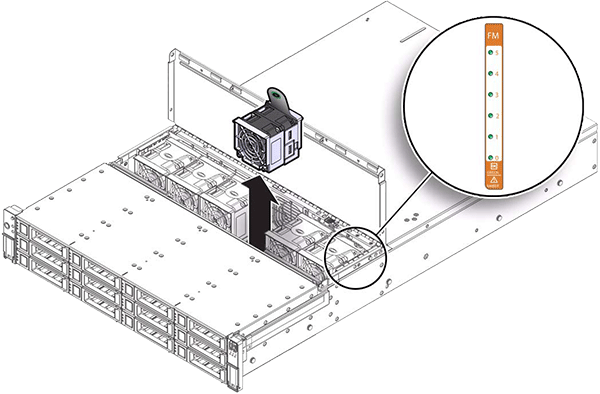

图 74
7120 控制器的风扇模块和 LED 指示灯
以下图形和图例显示了配电组件和关联的组件。

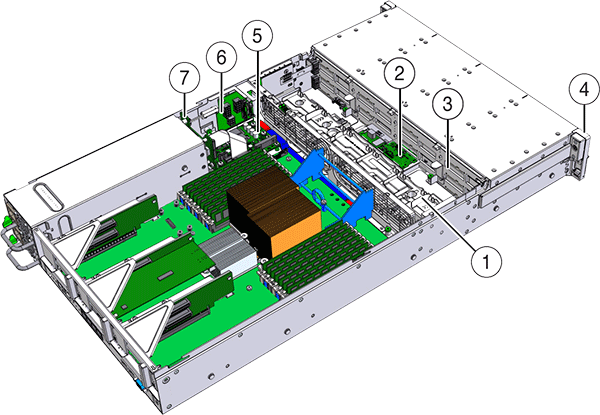

图 75
7120 控制器的配电板和关联组件
图例
1
风扇板
5
配电板
2
SAS 扩展器板
6
连接器板
3
磁盘底板
7
电源底板
4
前控制面板光管装置
