ZS9-2 前面板和后面板组件

语言：

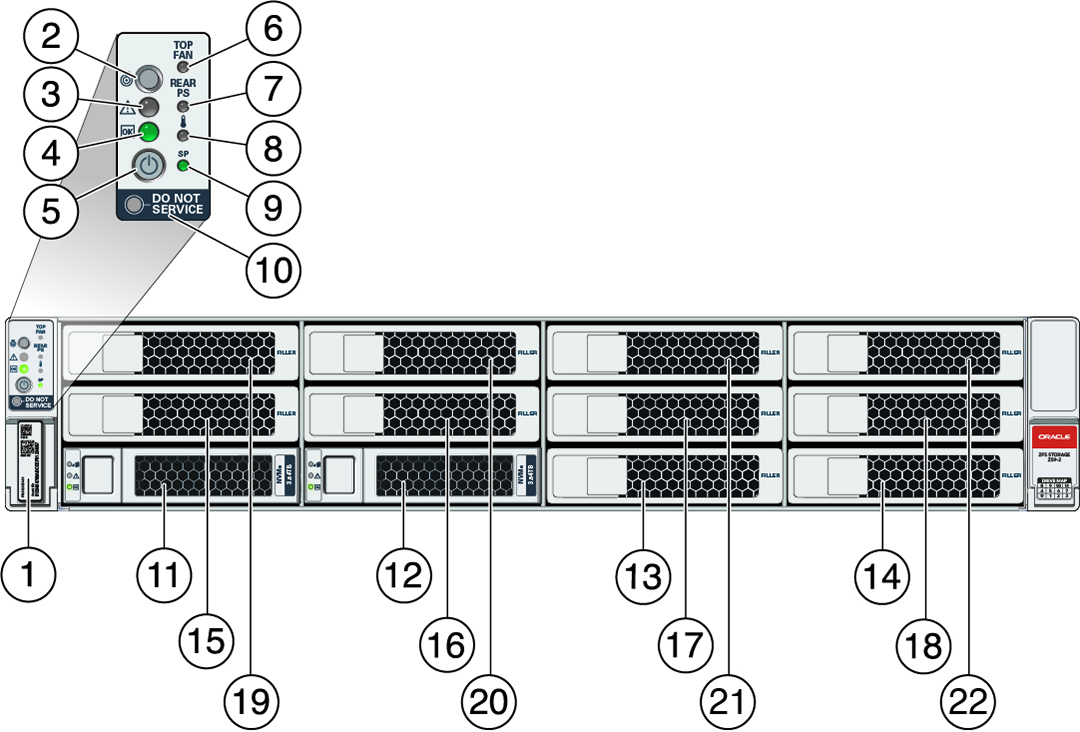

ZS9-2 前面板组件－下图显示了 ZS9-2 控制器驱动器插槽和前面板组件。

图 1 ZS9-2 前面板

1 RFID 标记	2 系统状态 LED 指示灯：定位器（白色）	3 系统状态 LED 指示灯：需要维修操作（琥珀色）
4 系统状态 LED 指示灯：电源/正常（绿色）	5 电源按钮	6 风扇需要维修操作（琥珀色）
7 电源 (Power Supply, PS) 需要维修操作（琥珀色）	8 温度过高警告指示灯（琥珀色）	9 服务处理器 (Service Processor, SP) 正常（绿色）
10“不提供服务”指示灯	11 系统磁盘 0	12 系统磁盘 1
13 填充面板	14 填充面板	15 填充面板
16 填充面板	17 填充面板	18 填充面板
19 填充面板	20 填充面板	21 填充面板
22 填充面板

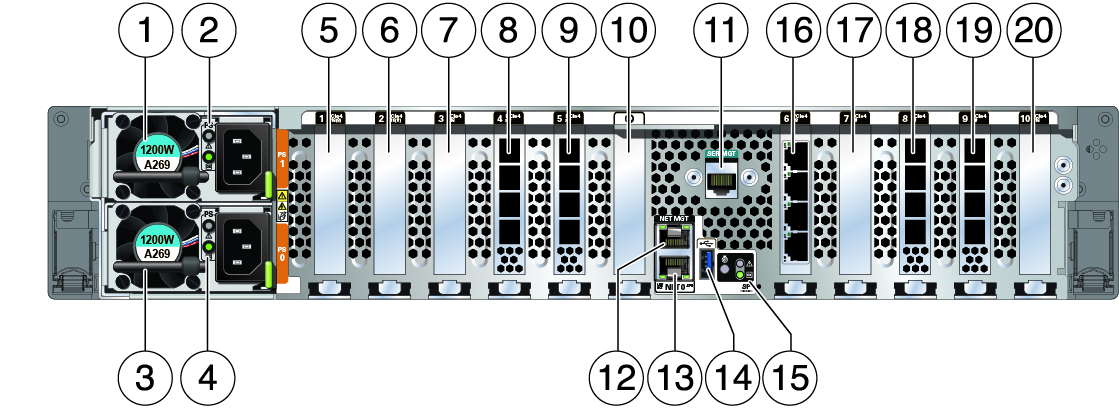

ZS9-2 后面板组件－下图显示了 ZS9-2 控制器 PCIe 插槽和后面板组件（显示的是 ZS9-2 高端型号）。

图 2 ZS9-2 后面板

1 电源单元 (PSU) 1	2 PSU 1 状态指示灯（从上到下）：警示（琥珀色）电源/正常（绿色）	3 PSU 0
4 PSU 0 状态指示灯（从上到下）：警示（琥珀色）电源/正常（绿色）	5 第二个 PCIe 选件（插槽 1）	6 第三个 PCIe 选件（插槽 2）
7 第五个 PCIe 选件（插槽 3）	8 外部 SAS-3 HBA（插槽 4）	9 插槽 5：高端型号：外部 SAS-3 HBA 中端型号：填充面板；插槽不可用
10 不可用	11 串行管理 (SER MGT) RJ-45 串行端口	12 服务处理器 (Service Processor, SP) NET MGT 端口
13 网络 (NET) 100/1000BASE-T RJ-45 千兆位以太网 (GbE) 端口：NET 0	14 USB 3.0 端口	15 系统状态 LED 指示灯：定位（白色）－左侧警示（琥珀色）－右侧，顶部电源/正常（绿色）－右侧，底部
16 群集接口卡（插槽 6）	17 第一个 PCIe 选件（插槽 7）	18 插槽 8：高端型号：外部 SAS-3 HBA 中端型号：填充面板；插槽不可用
19 外部 SAS-3 HBA（插槽 9）	20 第四个 PCIe 选件（插槽 10）

群集接口卡兼容性－ZS9-2 控制器通过 Oracle 四端口 10GBASE-T 以太网适配器中的两个以太网端口，实现基于以太网的群集。所有其他控制器群集接口卡通过两个串行群集链路使用基于串行的群集，并通过一个链路提供以太网连接。因此，ZS9-2 群集接口卡与较旧的控制器型号不兼容。

有关如何连接电缆以形成群集的信息，请参见Oracle ZFS Storage Appliance 布线指南中的连接群集电缆。

以太网端口

ZS9-2 的后面板上有一个 RJ-45 100/1000BASE-T 千兆位以太网 (Gigabit Ethernet, GbE) 网络连接器，标记为 NET0。此端口的运行速率为 100 兆位/秒或 1000 兆位/秒。使用此端口可将设备连接到网络。

此端口上有两个状态指示灯 (LED)。可从控制器后部看到这些指示灯。

表 15 千兆位以太网端口状态指示灯

状态指示灯名称	位置	颜色	状态与含义
活动	底部左侧	绿色	亮起－链路连通熄灭－无链路闪烁－数据包活动
链路速度	底部右侧	绿色	熄灭－100BASE-T 链路（如果链路连通）亮起－1000BASE-T 链路

网络管理端口

ZS9-2 控制器有一个 10/100/1000BASE-T 以太网管理域接口，标记为 NET MGT。此端口上有两个状态指示灯 (LED)。可从控制器后部看到这些指示灯。服务处理器 NET MGT 端口是 Oracle ILOM 服务处理器的可选连接端口。默认情况下，NET MGT 端口会配置为使用动态主机配置协议 (Dynamic Host Configuration Protocol, DHCP)。服务处理器 NET MGT 端口使用 RJ-45 电缆建立 10/100/1000BASE-T 连接。

表 16 网络管理端口状态指示灯

状态指示灯名称	位置	颜色	状态与含义
活动	左上角	绿色	亮起－链路连通熄灭－无链路闪烁－数据包活动
链路速度	右上角	绿色	亮起－1000BASE-T 链路熄灭－10/100BASE-T 链路

串行管理端口

服务处理器 SER MGT 端口使用 RJ-45 电缆，并且是 Oracle ILOM 服务处理器的默认连接端口。此端口支持与控制器建立本地连接，并且仅识别 Oracle ILOM 命令行界面 (command-line interface, CLI) 命令。通常，您可以将终端或终端仿真器连接到此端口。

注 - 此端口不支持网络连接。

4x4 SAS HBA 端口

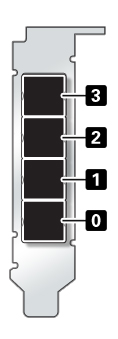

4x4 SAS HBA 安装在 PCIe 插槽 1、2、8 和 9 中（ZS9-2 高端型号）或者插槽 1 和 9 中（ZS9-2 中端型号）。HBA 提供到外部磁盘机框的连接。HBA 逻辑端口从下到上依次编号为 0 到 3，如下图所示。

图 3 ZS9-2 4x4 SAS HBA
