ZS9-2 内部组件

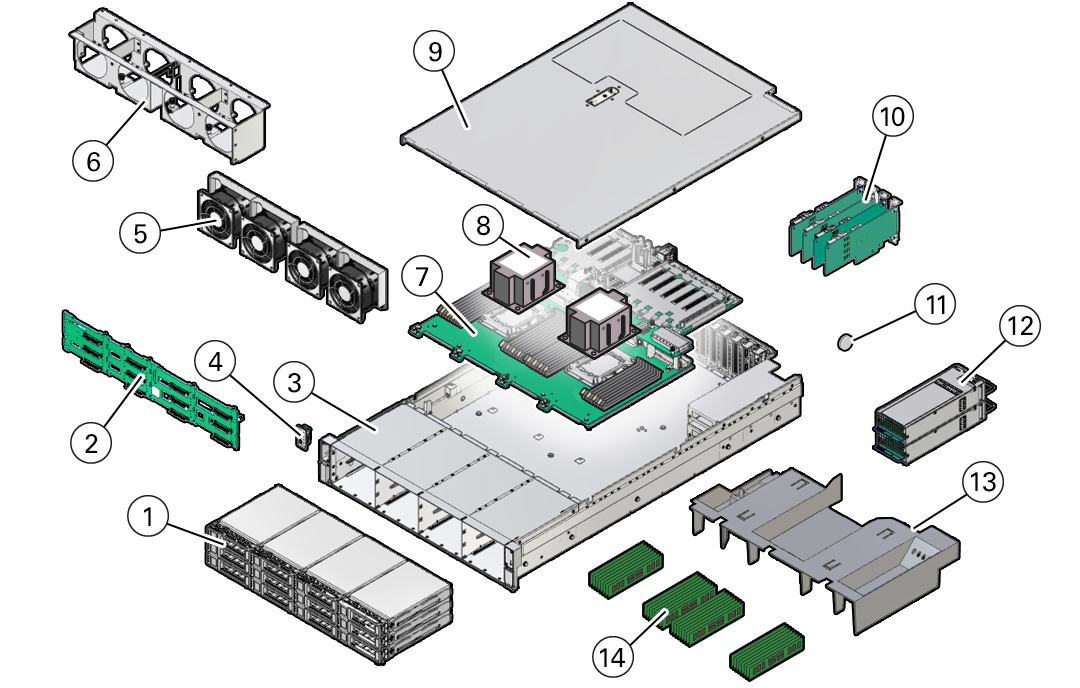

下图显示了 ZS9-2 控制器的主要组件,并且在图例中对这些组件进行了标识。

image:图中显示了系统组件的展开视图。
图例
说明
1
两个系统磁盘,十个填充面板
2
磁盘底板
3
系统机箱
4
前面的 LED 指示灯模块和温度传感器
5
风扇模块
6
风扇托盘
7
主板组件
8
处理器和散热器
9
顶盖
10
PCIe 卡
11
系统电池
12
电源
13
空气挡板
14
DIMM

ZS9-2 存储驱动器

本节展示了存储驱动器状态指示灯的位置并解释了其功能。

image:图中显示了存储驱动器前面板。
标注
说明
1
“可以移除”(蓝色)
2
需要维修操作(琥珀色)
3
正常/活动(绿色)

ZS9-2 风扇模块

四个风扇模块位于 ZS9-2 控制器前面,在 CPU 与驱动器托盘之间。风扇模块是按从左到右的顺序标记的。如下图所示,四个风扇模块分别标记为:FM0、FM1、FM2 和 FM3。

image:图中显示了风扇模块及关联的状态指示灯的位置。
LED 指示灯颜色和状态含义
琥珀色-风扇模块出现故障。如果系统检测到风扇故障,则前面的“顶部风扇”LED 指示灯和前后面板的“故障-需要维修”LED 指示灯也会亮起。
未亮起-风扇模块正常运行(正常)。

ZS9-2 电源

两个电源位于控制器的右侧(从控制器前面看),按从上到下的顺序标记。可以从控制器的背面访问这些电源。如下图所示,顶部标记为 PS 1,底部标记为 PS 0。

image:图中标识了 PS0 和 PS1。
标注
说明
1
电源 0
2
电源 1

通过使用两个电源,控制器在其中一个电源出现故障时仍然可以运行,从而可确保冗余。但是,当控制器在一个电源上运行时,冗余不再存在,意外关闭和丢失数据的风险很高。当电源或属于冗余配置的任何组件出现故障时,请立即更换它。

image:图中显示了电源状态指示灯。
标注
说明
1
电源 (Power Supply, PS) 1
2
PS 1 状态指示灯:“故障-需要维修”LED 指示灯:琥珀色;交流电源输入和直流电源输出“正常”LED 指示灯:绿色
3
PS 0
4
PS 0 状态指示灯:“故障-需要维修”LED 指示灯:琥珀色;交流电源输入和直流电源输出“正常”LED 指示灯:绿色

ZS9-2 DIMM

每个处理器(P0 和 P1)都有 16 个组织到 8 个内存通道中的 DIMM 插槽。每个内存通道包含两个 DIMM 插槽:黑色 DIMM 插槽(通道插槽 0)和白色 DIMM 插槽(通道插槽 1)。

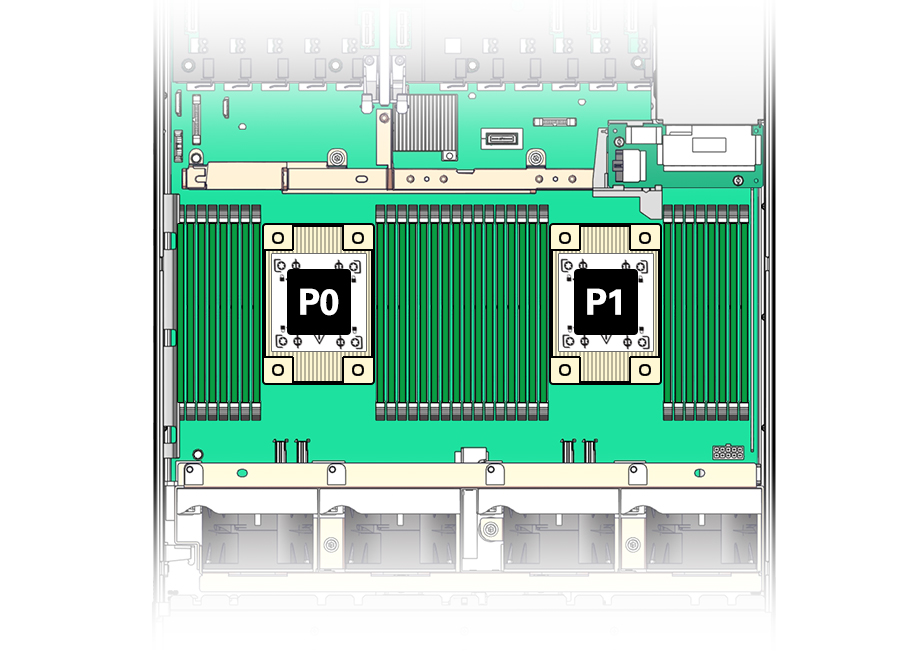

下图显示了 DIMM 和处理器的物理布局。从前面看控制器时,处理器 0 (P0) 在左侧。

image:图中显示了 DIMM 和处理器的布局。

下表显示了内存通道及其关联的 DIMM 插槽。

内存通道
DIMM 插槽 0(黑色)
DIMM 插槽 1(白色)
0
D9
D8
1
D11
D10
2
D13
D12
3
D15
D14
4
D6
D7
5
D4
D5
6
D2
D3
7
D0
D1

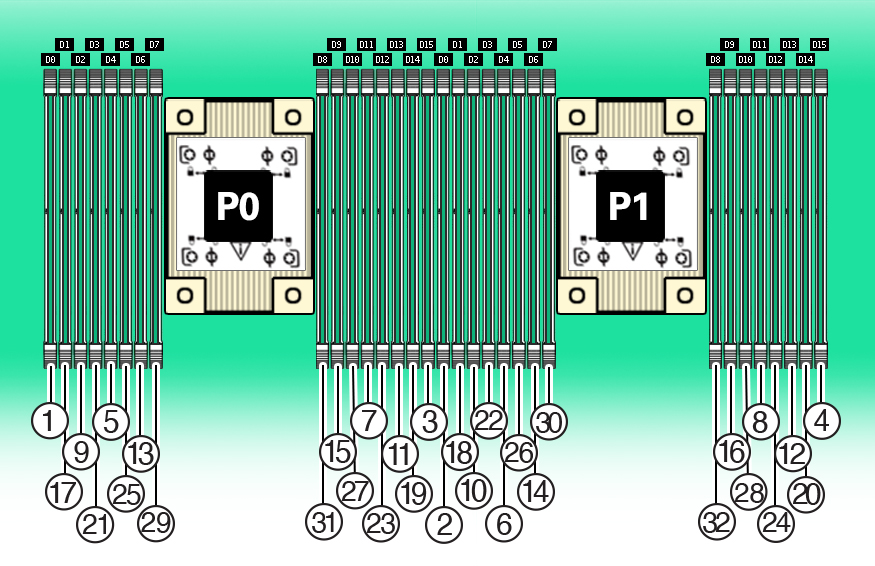

如下图所示,每个处理器左侧的 DIMM 插槽标记为 D0 到 D7,每个处理器右侧的 DIMM 插槽标记为 D8 到 D15。对于每个处理器,黑色插槽为:D0、D2、D4、D7、D9、D11、D13 和 D15。类似地,对于每个处理器,白色插槽为:D1、D3、D5、D6、D8、D10、D12 和 D14。

image:图中显示了每个处理器的 DIMM 插槽编号。

下表介绍了 Oracle ZFS Storage ZS9-2 支持的内存配置。中端型号支持 8 个或 16 个 DIMM,高端型号支持 32 DIMM。所有 DIMM 的容量均为 64 GB。表中的 DIMM 位置适用于 P0 和 P1 处理器,例如 P0/D2、P0/D6、P0/D9、P0/D13 以及 P1/D2、P1/D6、P1/D9、P1/D13。

配置
安装的 DIMM 总数
填充的 DIMM 插槽
DRAM 容量
说明
Oracle Storage ZS9-2 中端型号,低内存配置
8
D2、D6、D9、D13
512 GB
填充了黑色插槽
Oracle Storage ZS9-2 中端型号,高内存配置
16
D2、D6、D9、D13
D3、D7、D8、D12
1024 GB
填充了黑色插槽
填充了白色插槽
Oracle Storage ZS9-2 高端型号
32
D0、D2、D4、D6、D9、D11、D13、D15
D1、D3、D5、D7、D8、D10、D12、D14
2048 GB
填充了黑色插槽
填充了白色插槽

ZS9-2 存储驱动器

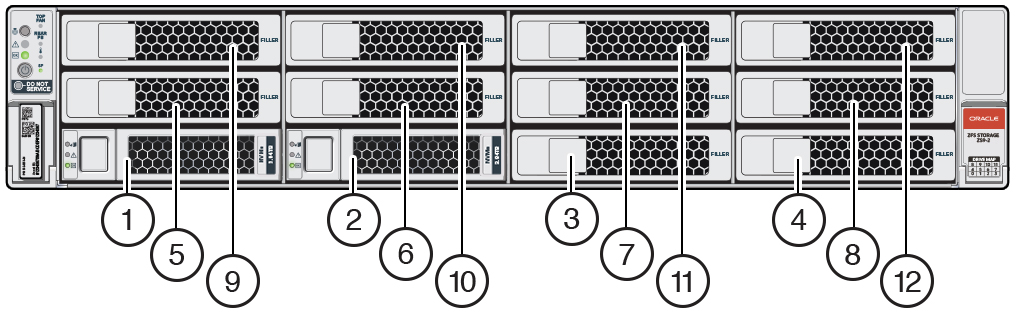

只有其中两个存储驱动器插槽用于系统引导用途,这包括冗余镜像驱动器。这些插槽按从底部左侧(系统磁盘 0)到右侧(系统磁盘 1)的顺序进行连续使用和标记。所有其他存储驱动器插槽都包含填充面板,如下图所示。驱动器插槽从左到右并从下到上依次编号。

image:图中显示了 ZS9-2 的前面板组件。
1 系统磁盘 0
2 系统磁盘 1
3 填充面板
4 填充面板
5 填充面板
6 填充面板
7 填充面板
8 填充面板
9 填充面板
10 填充面板
11 填充面板
12 填充面板

ZS9-2 CPU

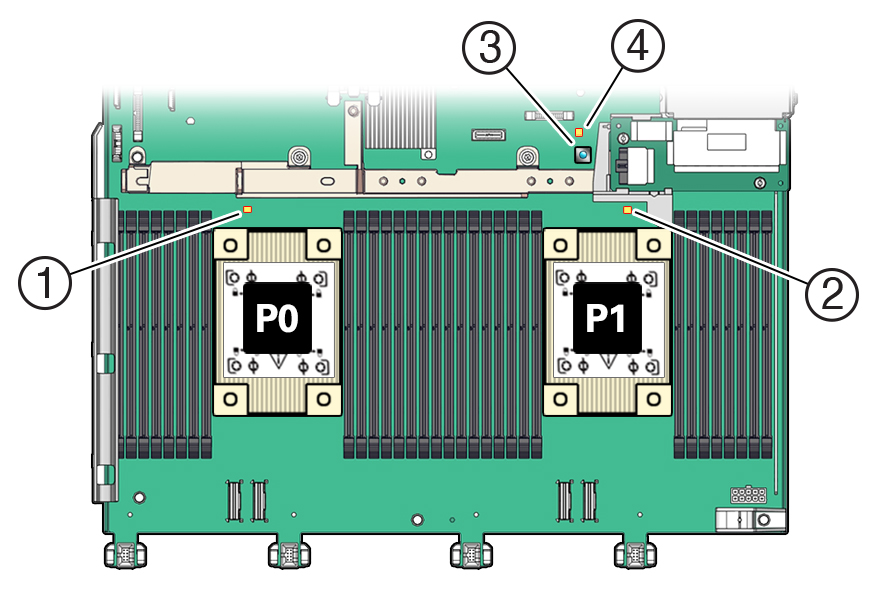

两个 CPU 插槽位于气流挡板下方,在风扇模块后面且在 PCIe 插槽前面。从控制器前面看,最左侧插槽标记为 P0,最右侧插槽标记为 P1。

  • 如果处理器故障 LED 指示灯不亮,则表示处理器在正常运行。

  • 如果处理器故障 LED 指示灯亮起(琥珀色),则表示处理器出现故障且必须更换。

image:图中显示了如何通过按下“故障提醒”按钮来确定出故障的处理器。
标注
说明
1
处理器 0 故障 LED 指示灯
2
处理器 1 故障 LED 指示灯
3
“故障提醒”按钮
4
“故障提醒”电路正常 LED
