更换或添加 ZS7-2 PCIe 卡

语言：

注意 - 此过程要求处理对静电放电敏感（可能导致组件出现故障）的组件。为避免损坏组件，在处理组件时，请佩戴防静电手腕带并使用防静电垫。

更换或添加 PCIe 卡是冷交换过程，您必须将控制器断电。如果要安装新发行的适配器，请先按升级软件中所述升级系统软件，然后再安装适配器。按照以下过程更换或添加 ZS7-2 PCle 卡。

确定 PCIe 卡插槽位置。
- 如果更换出现故障的 PCIe 卡，请确定要更换的 PCIe 卡。

  转到 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）部分，依次单击控制器的右箭头键图标和 "Slot"（插槽），然后记录具有琥珀色图标的故障 PCIe 卡的 ID。如果更换非故障 PCle 卡，请记录其位置。要在控制器图示中突出显示卡的位置，请单击卡 ID。要查看有关卡的详细信息，请单击其信息图标，然后单击 "Active Problems"（未解决的问题）。
- 如果添加新 PCIe 卡，请按 ZS7-2 PCIe 卡配置中所述确定正确的插槽位置。
使用关闭控制器电源中描述的电源关闭方法之一关闭控制器。
断开连接到控制器后面板的交流电源线。
注意 - 因为系统中始终存在 3.3 VDC 备用电源，访问任何可冷维修组件时，必须先拔掉电源线。
从机架中拉出控制器，如从机架中拉出控制器中所述。
移除顶盖，如移除控制器顶盖中所述。

在控制器中找到 PCIe 卡位置。

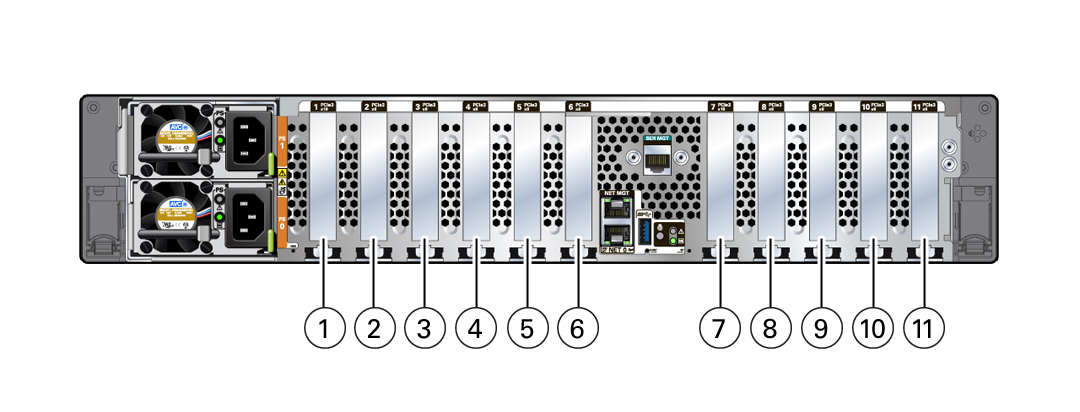

有 11 个 PCIe 插槽可用于插入 PCIe 卡。下图显示了 PCIe 插槽编号。

标注	说明
1	PCIe 插槽 1：第五个 PCIe 选件
2	PCIe 插槽 2：外部 SAS-3 HBA
3	PCIe 插槽 3：高端型号：外部 SAS-3 HBA；中端型号：填充面板；插槽不可用
4	PCIe 插槽 4：第一个 PCIe 选件
5	PCIe 插槽 5：第三个 PCIe 选件
6	PCIe 插槽 6：群集接口卡
7	PCIe 插槽 7：第四个 PCIe 选件
8	PCIe 插槽 8：第二个 PCIe 选件
9	PCIe 插槽 9：高端型号：外部 SAS-3 HBA；中端型号：填充面板；插槽不可用
10	PCIe 插槽 10：外部 SAS-3 HBA
11	PCIe 插槽 11：内部 SAS-3 HBA

注 - 所有 PCIe 插槽都符合 PCI Express 3.0 规范并可以插接 25 瓦的 PCIe3 卡。

从 PCIe 卡中拔出所有数据电缆。
记下电缆连接，以便轻松地正确重新连接电缆。如果 PCIe 卡具有收发器，请先将其移除，然后再从控制器中移除 PCIe 卡。

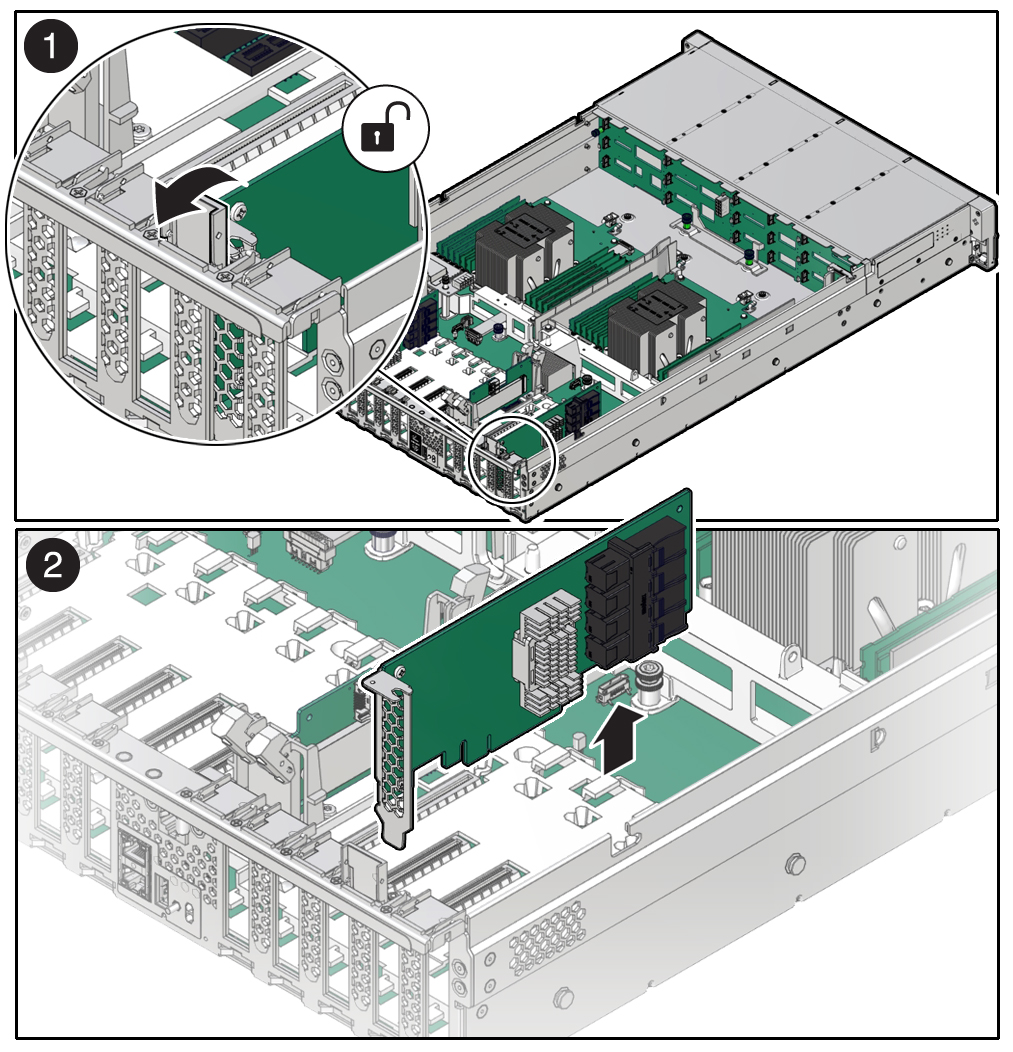

将 PCIe 卡锁定装置旋转到垂直位置 [1]，然后向上提起 PCIe 卡，以使其从主板连接器中松脱 [2].

将 PCIe 卡放在一个防静电垫上。

注意 - 如果不立即将更换 PCIe 卡插入空插槽中，请将 PCIe 填充面板插入该插槽中，以降低发生辐射电磁干扰 (electromagnetic interference, EMI) 或由于气流不当而导致控制器过热的可能性。

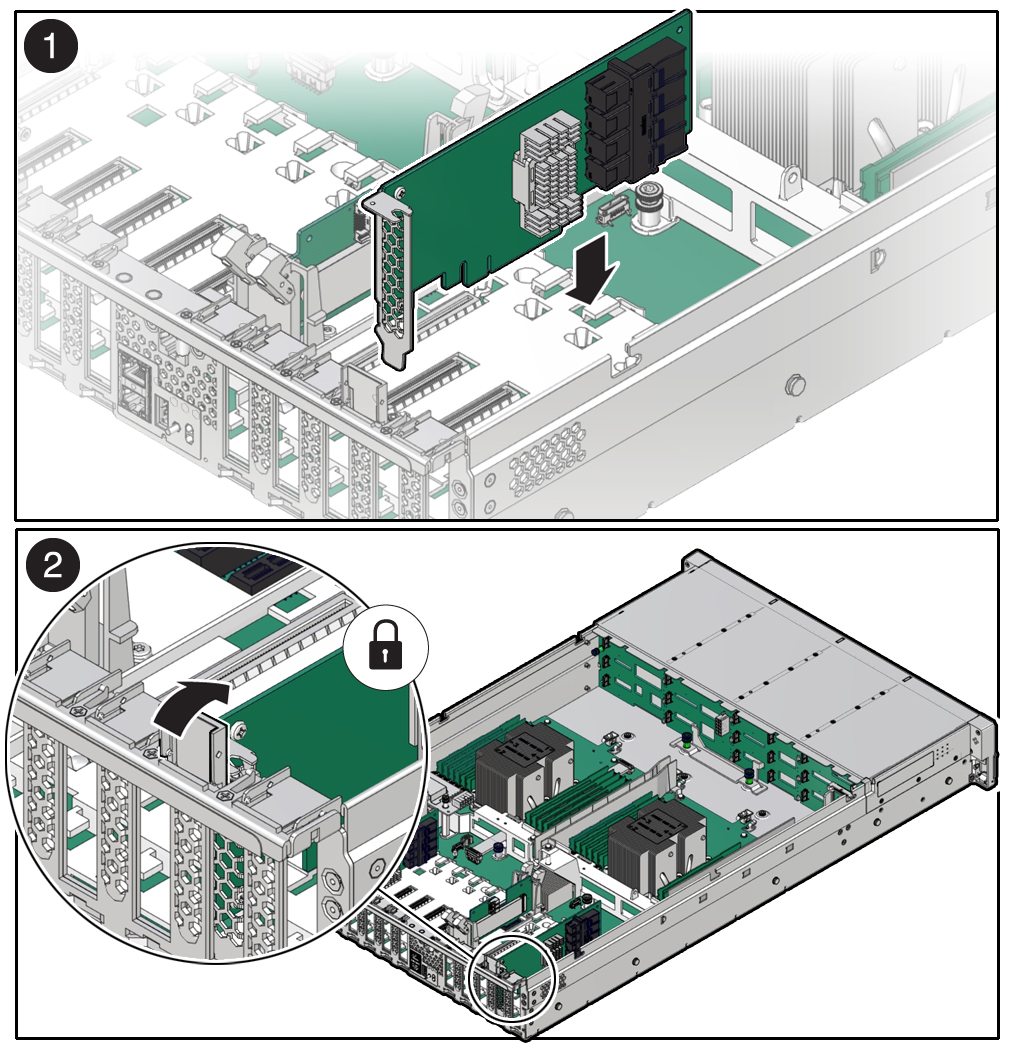

将 PCIe 卡插入正确的插槽中 [1]，然后向下旋转 PCIe 锁定装置以将 PCIe 卡锁定到位 [2]。
当 PCIe 卡在插槽中固定到位时，您会听到或感觉到“咔哒”一声。
更换机箱上的顶盖。
使控制器返回正常机架位置，方法是拉起每个滑轨侧面的绿色释放卡舌，同时缓慢地将控制器推入机架。
如果安装的 PCIe 卡需要收发器，请立即安装它们。
参考先前作为指南而添加的标签，将所有电缆重新连接到其原始端口。有关布线详细信息，请参见 Oracle ZFS Storage Appliance 布线指南 。
如果更换了 HBA，请按《 Oracle ZFS Storage Appliance 布线指南 》中所述将磁盘机框与其端口连接。
将电源线重新连接到电源上。
确认备用电源已打开。接通电源线之后大约两分钟，前面板上的“电源/正常”状态指示灯将开始闪烁。
在“电源/正常”状态指示灯闪烁后，按下控制器前面板上的凹陷式电源按钮并松开。
在执行启动序列期间，“电源/正常”状态指示灯会一直闪烁，这会持续几分钟。系统正常运行时，该指示灯会一直亮着。
“电源/正常”状态指示灯稳定亮起后，登录并转到 BUI 的 "Maintenance "（维护）> "Hardware"（硬件）屏幕。依次单击控制器的右箭头键图标和 "Slot"（插槽），然后确认新安装的卡的状态图标为绿色。要查看有关新卡的详细信息，请单击其信息图标。
