更换或添加 ZS5-4 PCIe 卡
注意 - 此过程要求处理对静电放电敏感（可能导致组件出现故障）的组件。为避免损坏组件，在处理组件时，请佩戴防静电手腕带并使用防静电垫。 |
更换或添加 PCIe 卡是冷交换过程，您必须使存储控制器断电。如果将安装新发行的 HBA，请先按升级软件中所述升级系统软件再安装 HBA。所有 HBA 必须是同一类型。按照以下过程更换或添加 ZS5-4 PCle 卡。
-
确定 PCIe 卡插槽位置。
-
如果更换出现故障的 PCIe 卡，请确定要更换的 PCIe 卡。
转到 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）部分，依次单击控制器的右箭头键图标和 "Slot"（插槽），然后记录具有琥珀色图标的故障 PCIe 卡的 ID。如果更换非故障 PCle 卡，请记录其位置。要在控制器图示中突出显示卡的位置，请单击卡 ID。要查看有关卡的详细信息，请单击其信息图标，然后单击 "Active Problems"（未解决的问题）。
-
如果添加新 PCIe 卡，请按ZS5-4 PCIe 卡配置中所述确定正确的插槽位置。
-
- 使用关闭控制器电源中描述的电源关闭方法之一关闭控制器。
-
断开连接到存储控制器后面板的 AC 电源线。
注意 - 因为系统中始终存在 3.3 VDC 备用电源，访问任何可冷维修组件时，必须先拔掉电源线。
- 从机架中拉出控制器，如从机架中拉出控制器中所述。
- 移除顶盖，如移除控制器顶盖中所述。
- 定位存储控制器中的 PCIe 卡。
-
要松开 PCIe 卡固定杆，请向下推固定杆，将其从控制器后壁中移除并向上提拉到垂直位置。
-

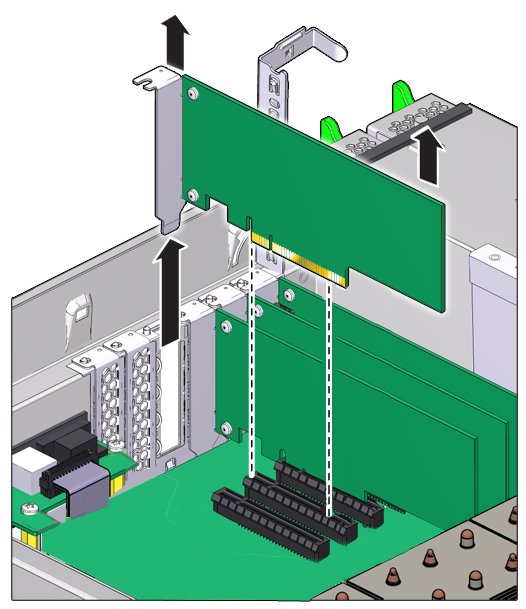

小心地将 PCIe 卡从 PCIe 卡插槽中移除。
注意 - 移除 PCIe 卡时，应将其更换为其他 PCIe 卡或填充面板；否则，控制器可能会由于气流不当而过热。
- 确保 PCIe 卡固定杆处于打开状态。
-
将更换 PCIe 卡安装到 PCIe 卡插槽中。
-

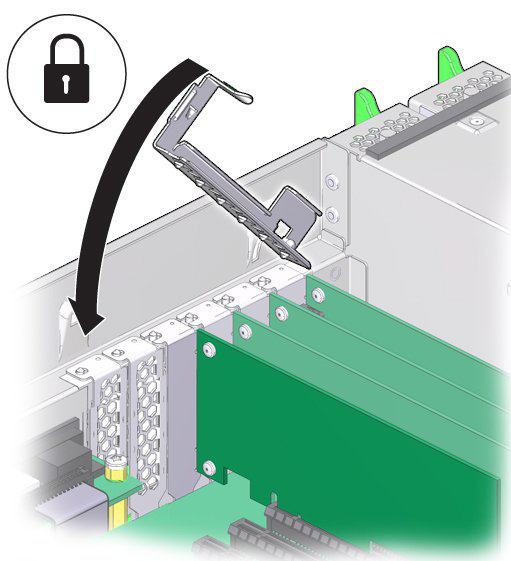

将 PCIe 卡插槽交叉开关恢复到其关闭及锁定位置。
- 更换机箱上的顶盖。
- 使控制器返回正常机架位置，方法是按下每个滑轨侧面的释放卡舌，同时缓慢地将控制器推入机架。
- 参考先前作为指南而添加的标签，将所有电缆重新连接到其原始端口。有关布线详细信息，请参见 Oracle ZFS Storage Appliance 布线指南 。
- 将电源线重新连接到电源上。
- 确认备用电源已打开。接通电源线之后大约两分钟，前面板上的“电源/正常”状态指示灯将开始闪烁。
-
按下存储控制器前面板上的凹陷式电源按钮并松开。
电源按钮旁边的“电源/正常”状态指示灯将亮起并保持稳定。
- 将数据电缆连接到 PCIe 卡，如果使用理线架，则通过它进行布线。
-
在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）屏幕。依次单击控制器的右箭头键图标和 "Slot"（插槽），然后确认新安装的卡的状态图标
为绿色。要查看有关新卡的详细信息，请单击其信息图标。
- 如果更换了 HBA，请按《 Oracle ZFS Storage Appliance 布线指南 》中所述将磁盘机框与其端口连接。如果安装了新 HBA，请按Oracle ZFS Storage Appliance 安装指南中的安装先决软件和硬件概述中所述安装磁盘机框，并按《Oracle ZFS Storage Appliance 布线指南》中所述连接扩展存储。
