更换 ZS7-2 电源
注意 - 如果电源出现故障而且没有可更换的电源，请勿移除故障电源。这样能够确保气流正常并防止损坏设备。 |
控制器配备了可热交换的冗余电源。按照以下过程更换 ZS7-2 电源。
-
确定出故障的电源。
-
如果您不在该系统实地操作，请转到 BUI 的 "Maintenance"（维护）> "Hardware"（硬件）部分，单击控制器的右箭头键图标，然后单击 "PSU" 并记录具有琥珀色图标的故障电源的 ID。要在控制器图示中突出显示电源的位置，请单击电源 ID。要查看有关故障电源的详细信息，请单击其信息图标，然后单击 "Active Problems"（未解决的问题）。
-
如果您是在该系统实地操作，则电源上的琥珀色“需要维修操作”指示灯应亮起。
注 - 故障电源的风扇在系统通电后仍可能会旋转。您可以在风扇旋转的同时移除电源。
标注说明1电源 02电源 1 -
- 把手伸到出故障的电源所在的控制器的后面。
-
如果安装了理线架 (cable management arm, CMA)，请将 CMA 左侧的两个连接器断开连接，并移走 CMA。
有关 CMA 左侧连接器的位置，请参见Oracle ZFS Storage Appliance 安装指南中的安装 ZS7-2 理线架。
注意 - 将 CMA 左侧连接器断开连接时，请务必用手臂支撑 CMA，以使其不会因自身重量而下垂并压到右侧连接器；否则 CMA 可能会被损坏。必须一直支撑 CMA，直到重新连接了两个左侧连接器。
- 将到出故障电源的电源线断开连接。
-

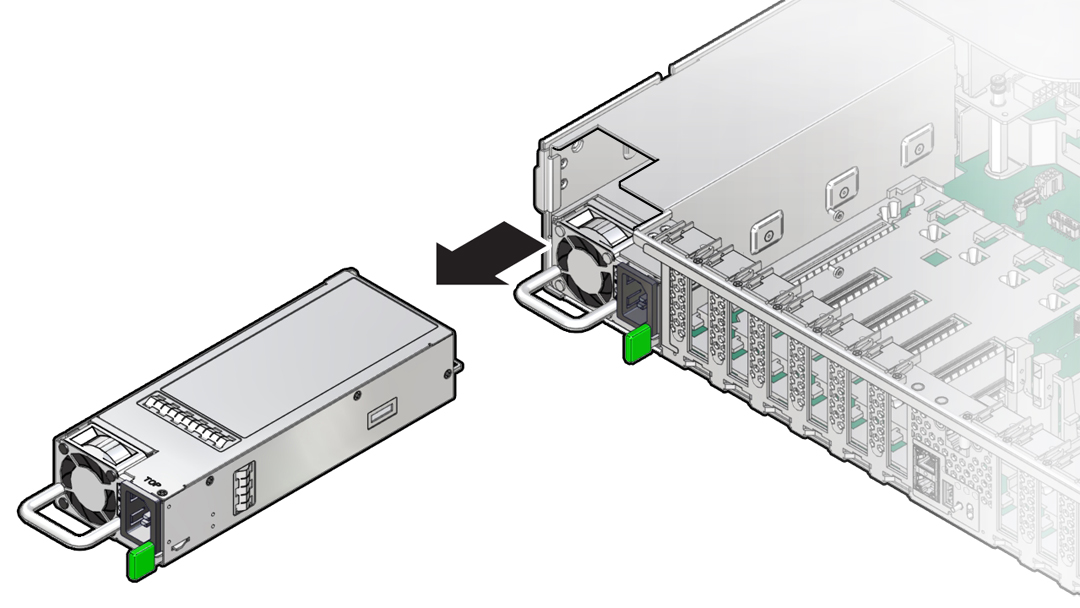

握住电源把手，将绿色电源锁扣推到左边。
-
将电源从控制器中取出。
注意 - 无论何时移除电源，都应使用另一个电源来更换它；否则，控制器可能会由于气流不当而过热。
-
从包装中取出更换电源，将其放置在防静电垫上。
注意 - 应始终使用同一型号的电源更换出故障的电源。

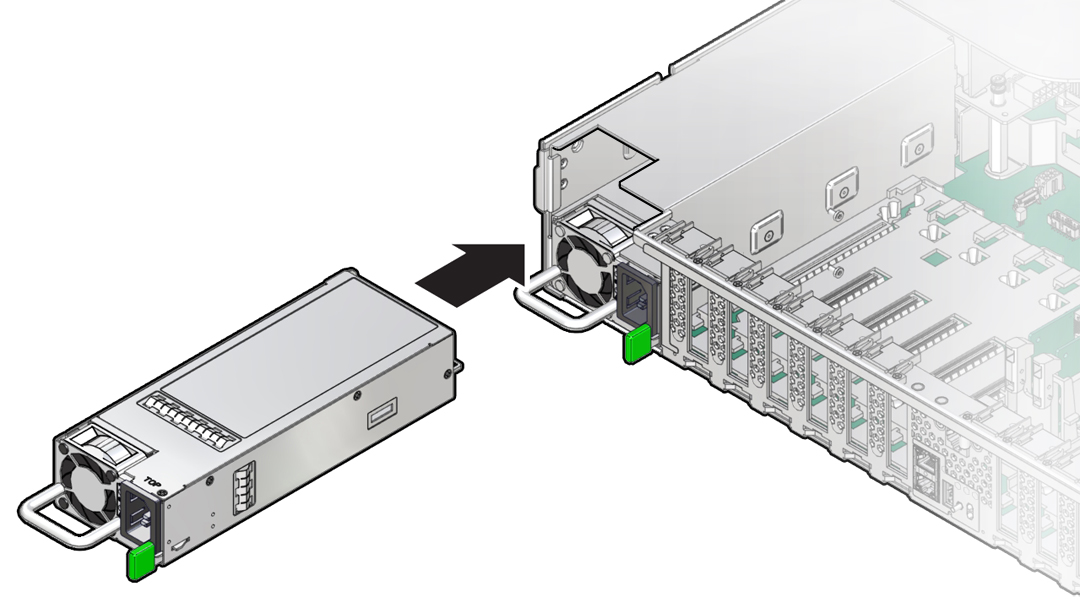

- 将更换电源与空的电源插槽对齐。
-
将电源滑入插槽中，直到其完全就位。
电源完全就位时，您会听到“咔哒”一声。
- 将电源线重新连接到电源上。
-
确认已更换电源的琥珀色“故障-需要维修操作”LED 指示灯以及前后面板上的“故障-需要维修操作”LED 指示灯未亮起。
注 - 更换完电源 0 后，可能需要复位 Oracle ILOM 服务处理器 (service processor, SP)，以将键标识属性 (key identity property, KIP) 数据传播到新电源。有关复位 SP 的说明，请参见《Oracle Integrated Lights Out Manager (ILOM) 4.0 Configuration and Maintenance Guide Firmware Release 4.0.x》，网址为 https://www.oracle.com/goto/ilom/docs。电源 1 不包含 KIP 数据，因此不需要在更换后复位 SP。 - 如果您将两个 CMA 左侧连接器断开了连接，请重新连接这些连接器。
-
在 BUI 中转至 "Maintenance"（维护）> "Hardware"（硬件）屏幕。依次单击控制器的右箭头图标和 PSU，然后确认新安装的电源的状态图标
为绿色。要查看有关新电源的详细信息，请单击其信息图标。
- 如果故障没有自己消失，请参见修复未解决问题。
