7120 电缆
以下图形和图例显示了存储控制器内部电缆。
注 -
此图中没有提供背部的引导驱动器。

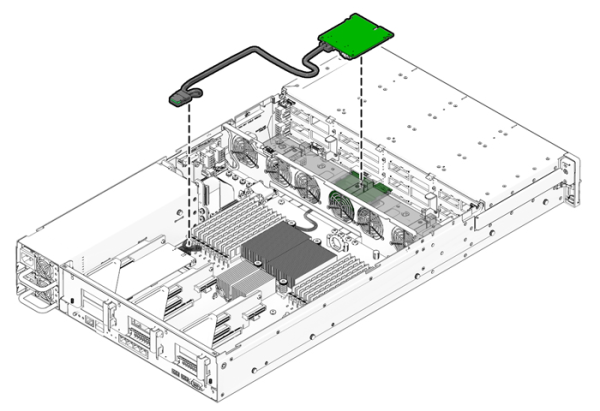

图 79
7120 控制器存储驱动器数据电缆
电缆
连接
1
存储驱动器数据电缆
HBA PCI-Express 卡与存储驱动器底板之间的连接。

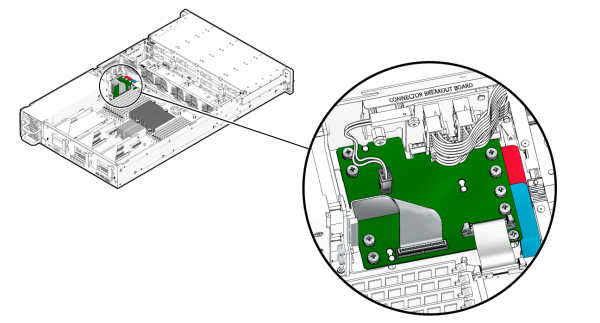

图 80
7120 控制器排线电缆
电缆
连接
2
排线电缆
连接配电板与主板。
