Allocation de ressources de stockage à un seul serveur lame en mode de configuration détaillée (interface Web)

Avant de commencer :

• Il faut disposer du rôle Admin (a) dans Oracle ILOM pour modifier les propriétés de zonage SAS.

• Consultez la section Chassis Hardware Requirements.

• Il faut impérativement activer Sun Blade Zone Manager dans Oracle ILOM avant de suivre cette procédure. Pour obtenir des instructions, reportez-vous à la section Access and Enable Sun Blade Zone Manager .

1. Dans la page Sun Blade Zone Manager Settings, cliquez sur le bouton Detailed Setup.

   Un des éléments suivants s'affiche :

   • La boîte de dialogue Zoning Config s'ouvre. Passez à l'étape 3.
   • Le message suivant s'affiche, qui indique l'absence d'assignations de zonage. Passez à l'étape 2.

2. Dans ce message, effectuez l'une des opérations suivantes :
   • Si vous souhaitez définir manuellement des assignations de zonage SAS en mode de configuration détaillée, cliquez sur Cancel et passez à l'étape 4.

     La page Zoning Config s'ouvre alors.



   • Si vous souhaitez définir les assignations de zonage initiales dans Sun Blade Zone Manager en mode de configuration rapide, cliquez sur OK et passez à la section Allocating Storage to Entire Chassis: Quick Setup (Web).

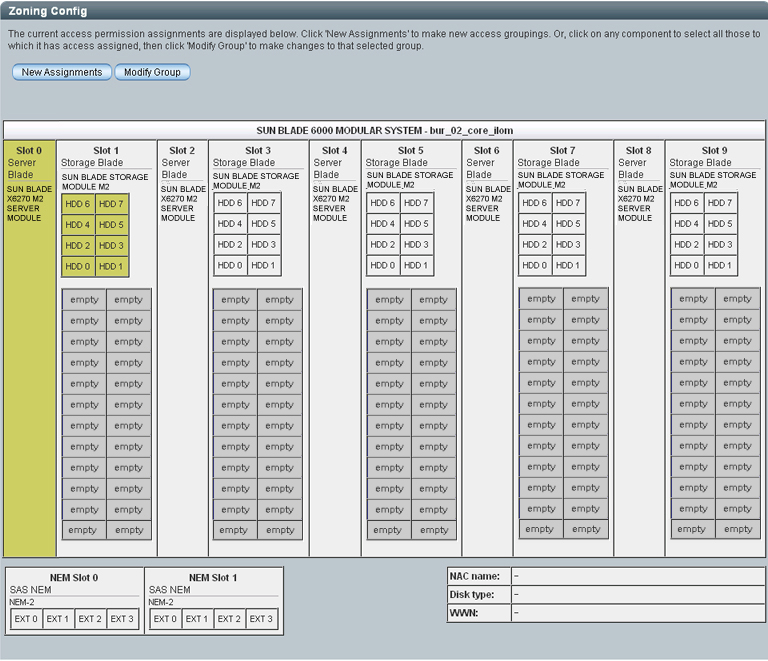

3. Pour allouer des ressources de stockage à un seul serveur lame, effectuez ces opérations dans la boîte de dialogue Zoning Config :
   1. Cliquez sur New Assignments.

      La boîte de dialogue New Assignments s'ouvre.

   2. Cliquez sur un serveur lame, puis sur les ressources de stockage (HDD) à lui allouer.

      ---

      Remarque - Les cases contenant le terme "empty" représentent les emplacements HDD actuellement vides du châssis (sans aucun périphérique de stockage installé). Ces emplacements vides ne sont pas affectés aux serveurs lames à CPU.

      ---

      ---

      Mise en garde  - Vous pouvez également allouer des ressources de stockage à plusieurs serveurs lames à condition d'activer la fonctionnalité multipathing. Pour obtenir des instructions, reportez-vous à la section Allocate Single Storage Resource to Multiple Blade Servers: Detailed Setup (Web).

      ---

      Même si Sun Blade Zone Manager les affiche, les connexions SAS externes NEM0 et NEM1 ne sont pas prises en charge.



   3. Pour enregistrer l'assignation du groupe de stockage sur lame que vous venez de créer, cliquez sur Save.

4. Pour sauvegarder les allocations de groupe de stockage sur lame que vous venez d'enregistrer, reportez-vous à la section Backing Up and Recovering SAS-2 Zoning Assignments.
