Storage Area Network の構成

SAN 構成ページを使用すると、アプライアンスを SAN (Storage Area Network) に接続できます。SAN は、次の 3 つの基本コンポーネントで構成されています。

• ネットワーク上のストレージにアクセスするクライアント

• ネットワーク上のストレージを提供するストレージアプライアンス

• クライアントをストレージにリンクするネットワーク

これらの 3 つのコンポーネントは、ネットワーク上で使用されているプロトコルには関係なく同じです。場合によっては、ネットワークがイニシエータとターゲットの間のケーブルであることもありますが、ほとんどの場合は、何らかの種類の切り換えが使用されます。

ターゲットとイニシエータは、プロトコルによって構成されます。詳細は、特定のプロトコル (SAN ファイバチャネルの構成、iSCSI、または SRP の操作) に関するドキュメントを参照してください。

ターゲットグループとイニシエータグループによって、LUN に関連付けることができるターゲットとイニシエータのセットが定義されます。ターゲットグループに関連付けられた LUN は、そのグループ内のターゲットからのみ表示できます。LUN がターゲットグループに明示的に関連付けられていない場合は、デフォルトのターゲットグループ内にあり、プロトコルには関係なく、すべてのターゲットからアクセスできます。同様に、LUN を表示できるのは、それが所属するグループ内のイニシエータだけです。LUN がイニシエータグループに明示的に関連付けられていない場合は、デフォルトのイニシエータグループ内にあり、すべてのイニシエータからアクセスできます。デフォルトのイニシエータグループの使用は評価の目的には有効な場合がありますが、不要なイニシエータまたは競合するイニシエータに LUN が公開される可能性があるため、その使用はお勧めできません。

イニシエータが複数のグループに所属する場合に起こり得る LUN の競合を回避するため、グループを LUN に関連付ける前に、すべてのグループ内のイニシエータを構成してください。

ターゲットを構成するには、「構成」>「SAN BUI」ページに移動し、「ファイバチャネル」、「iSCSI」、および「SRP」を使用してナビゲートし、「ポート」、「イニシエータ」、および「ターゲットグループ」コントロールを構成します。

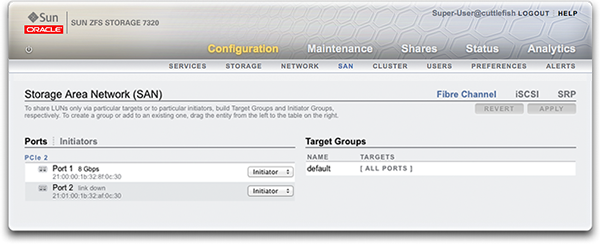

図 2-13  「SAN BUI」ページ

LUN を関連付けるには、「シェア」 > 「シェア」 > 「プロトコル」ページに移動し、「ターゲットグループ」および「イニシエータグループ」コントロールを構成します。

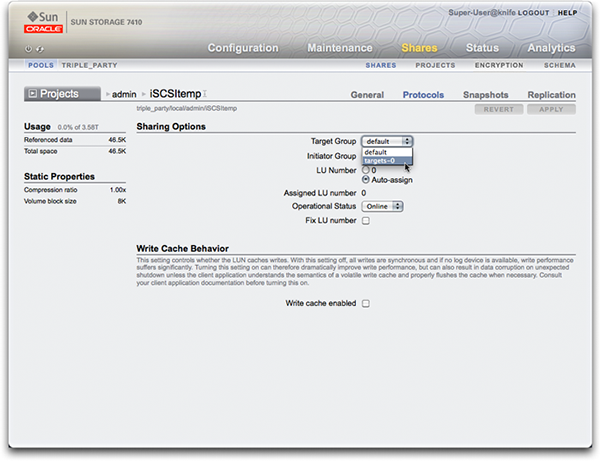

図 2-14  LUN を関連付ける

CLI の configuration san コンテキストを使用して、プロトコルタイプごとにターゲットとイニシエータに対する操作を行います。次に、shares CLI コンテキストを使用して LUN を作成し、それらをターゲットグループとイニシエータグループに関連付けます。

SAN を構成するには、次のセクションを参照してください。

• SAN の用語

• SAN ファイバチャネルの構成

• BUI を使用した FC ポートモードの構成

• BUI を使用した FC ポートの検出

• BUI を使用した FC イニシエータグループの作成

• BUI を使用した LUN と FC イニシエータグループの関連付け

• CLI を使用した FC ポートモードの変更

• CLI を使用した FC ポートの検出

• CLI を使用した FC イニシエータグループの作成

• CLI を使用した LUN と FC イニシエーターグループの関連付け

• CLI を使用したイニシエータとイニシエータグループの別名のスクリプト作成

• SAN iSCSI の構成

• SAN iSCSI イニシエータの構成

• BUI を使用した分析ワークシートの作成

• SAN iSER ターゲットの構成

• CLI を使用した自動生成の IQN を持つ iSCSI ターゲットの追加

• CLI を使用した RADIUS 認証を使用する特定の IQN を持つ iSCSI ターゲットの追加

• CLI を使用した CHAP 認証を使用する iSCSI イニシエータの追加

• CLI を使用した iSCSI ターゲットグループの追加

• CLI を使用した iSCSI イニシエータグループの追加

• SAN SRP の構成

• BUI を使用した SRP ターゲットの構成

• CLI を使用した SRP ターゲットの構成
