ステータスダッシュボード設定

「ステータス」>「設定」画面を使用すると、表示される統計情報や、天気アイコンを通してアクティビティーを示すしきい値など、「ステータス」「ダッシュボード」をカスタマイズできます。

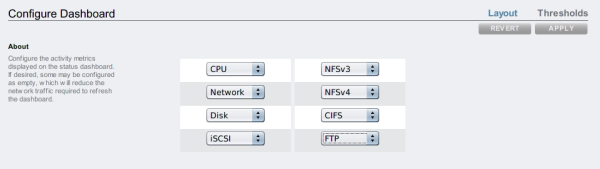

図 2-10  ダッシュボードの設定

次の表で定義された、ダッシュボードアクティビティー領域に表示されるグラフを選択するには、レイアウトタブを使用します。

表 2-17  ステータスのレイアウトの設定

名前 単位 説明 <empty> - この場所にグラフは表示されません。 SMB 操作数/秒 SMB 操作の平均数。 CPU 使用率 アプライアンス CPU がビジー状態である平均サイクル数。CPU サイクルには、メモリー待機サイクルが含まれます。 ディスク 操作数/秒 物理ストレージデバイスへの操作の平均数。 HTTP 操作数/秒 HTTP 操作の平均数。 iSCSI 操作数/秒 iSCSI 操作の平均数。 FC 操作数/秒 ファイバチャネル操作の平均数。 ネットワーク バイト数/秒 すべての物理ネットワークインタフェースにわたる平均バイト数/秒。 NDMP バイト数/秒 平均の NDMP ネットワークバイト数。 NFSv2 操作数/秒 NFSv2 操作の平均数。 NFSv3 操作数/秒 NFSv3 操作の平均数。 NFSv4 操作数/秒 NFSv4 操作の平均数。 FTP バイト数/秒 FTP バイトの平均数。 SFTP バイト数/秒 SFTP バイトの平均数。

「ダッシュボード」をリフレッシュするために必要なネットワークトラフィックを削減するには、一部のアクティビティーグラフを「<empty>」として構成してください。

ダッシュボードアクティビティーの天気アイコンを構成するには、「しきい値」画面を使用します。提供されるデフォルト値は負荷の高いワークロードに基づいているため、実際の環境に適していないことがあります。

図 2-11  ダッシュボードアクティビティーの設定

「ダッシュボード」に表示される天気アイコンは、現在のアクティビティーに対するしきい値の設定にもっとも近い (60 秒の平均として測定される) アイコンです。たとえば、CPU 使用率が 41% であった場合、デフォルトでは、しきい値が 40% (実際のアクティビティーにもっとも近い) である曇りの天気アイコンが表示されます。しきい値を構成し、しかも必ず画面に表示される順番に構成するようにするには、「カスタム」ラジオボタンを選択します。

現在、ダッシュボードを CLI から構成することはできません。BUI で保存された設定は、CLI から表示されるダッシュボードに適用されます。
