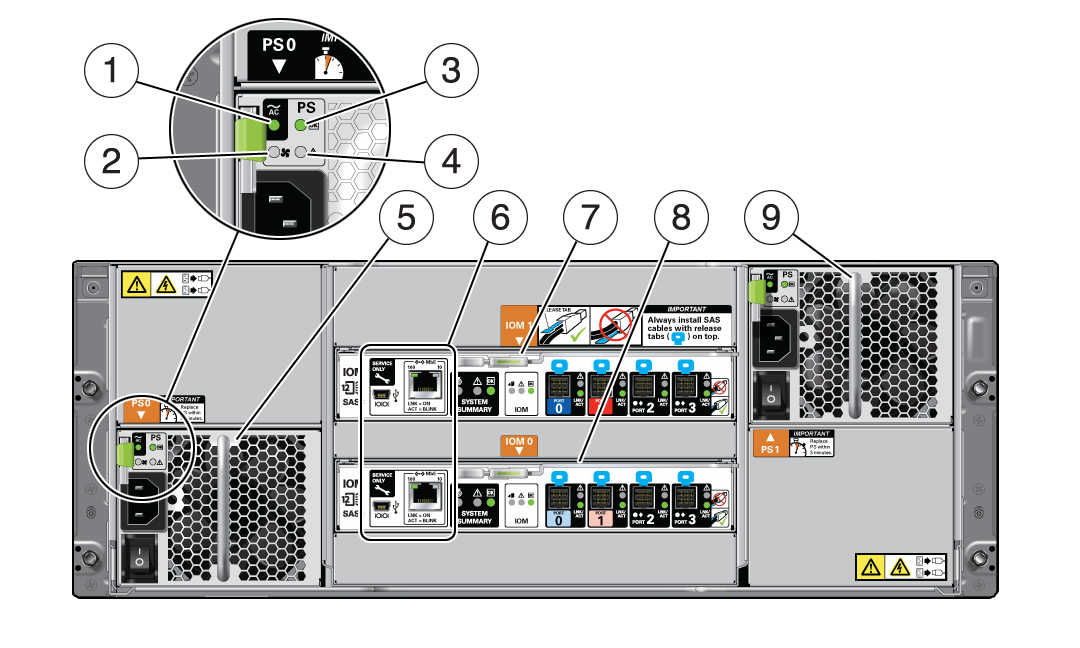

背面パネルのコンポーネント (ストレージアレイ)
ストレージアレイの背面パネルのコンポーネントを次に示します。
 | 注意 -
ストレージアレイのネットワークポートは、保守技術者のみによる使用を目的としています。
|
|
|
|
1
|
AC 電源インジケータ
|
|
2
|
ファン障害インジケータ
|
|
3
|
電源装置のステータスインジケータ
|
|
4
|
DC 電源障害インジケータ
|
|
5
|
ファンモジュール付き電源装置 0
|
|
6
|
サービスポート (Oracle の保守担当者のみのために予約済み)
|
|
7
|
SAS I/O モジュール 1
|
|
8
|
SAS I/O モジュール 0
|
|
9
|
ファンモジュール付き電源装置 1
|
|
