コンピュートノードへの基本ストレージアレイの接続

1. 2 つの計算サーバー内の PCIe スロット 2 および 3 に取り付けられた 2 枚の SAS カードを見つけます。
2. ストレージアレイの背面にある IOM 0 および 1 の SAS ポートを見つけます。
3. コンピュートノードに基本ストレージアレイを接続します。

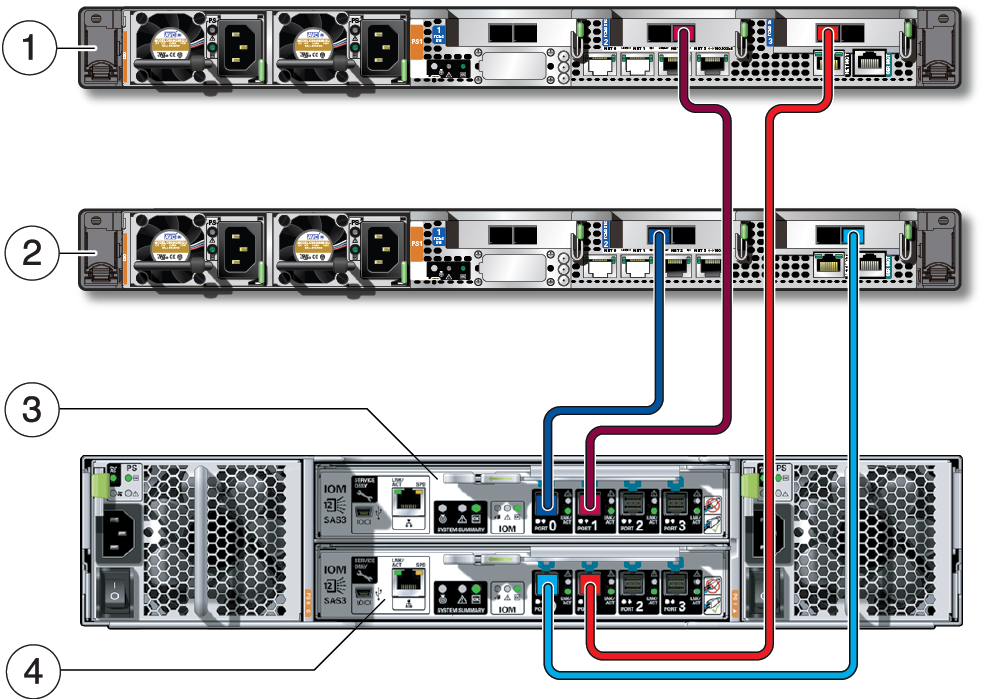

   番号 説明 1 コンピュートノード 2 2 コンピュートノード 1 3 基本ストレージアレイ内の上部の I/O モジュール (IOM 1) 4 基本ストレージアレイ内の下部の I/O モジュール (IOM 0)

   1. 暗い赤色の SAS ケーブルを接続します。
      • コンピュートノード 2 で、PCIe スロット 2 に取り付けられた SAS カード内の暗い赤色のポート (SAS 1) に接続します。
      • ストレージアレイで、上部の I/O モジュール (IOM 1) 内の暗い赤色のポート (ポート 1) に接続します。
   2. 明るい赤色の SAS ケーブルを接続します。
      • コンピュートノード 2 で、PCIe スロット 3 に取り付けられた SAS カード内の明るい赤色のポート (SAS 0) に接続します。
      • ストレージアレイで、下部の I/O モジュール (IOM 0) 内の明るい赤色のポート (ポート 1) に接続します。
   3. 暗い青色の SAS ケーブルを接続します。
      • コンピュートノード 1 で、PCIe スロット 2 に取り付けられた SAS カード内の暗い青色のポート (SAS 0) に接続します。
      • ストレージアレイで、上部の I/O モジュール (IOM 1) 内の暗い青色のポート (ポート 0) に接続します。
   4. 明るい青色の SAS ケーブルを接続します。
      • コンピュートノード 1 で、PCIe スロット 3 に取り付けられた SAS カード内の明るい青色のポート (SAS 1) に接続します。
      • ストレージアレイで、下部の I/O モジュール (IOM 0) 内の明るい青色のポート (ポート 0) に接続します。
4. 接続する追加のストレージアレイがあるかどうかを確認します。

   • 接続する追加のストレージアレイがある場合は、コンピュートノードへの追加のストレージアレイの接続に進みます。

   • 接続する追加のストレージアレイがない場合は、SER MGT ケーブルの接続に進みます。
