クライアントネットワーク構成情報の指定

言語:

クライアントネットワークは、管理ネットワークとは別のサブネットに配置するようにしてください。

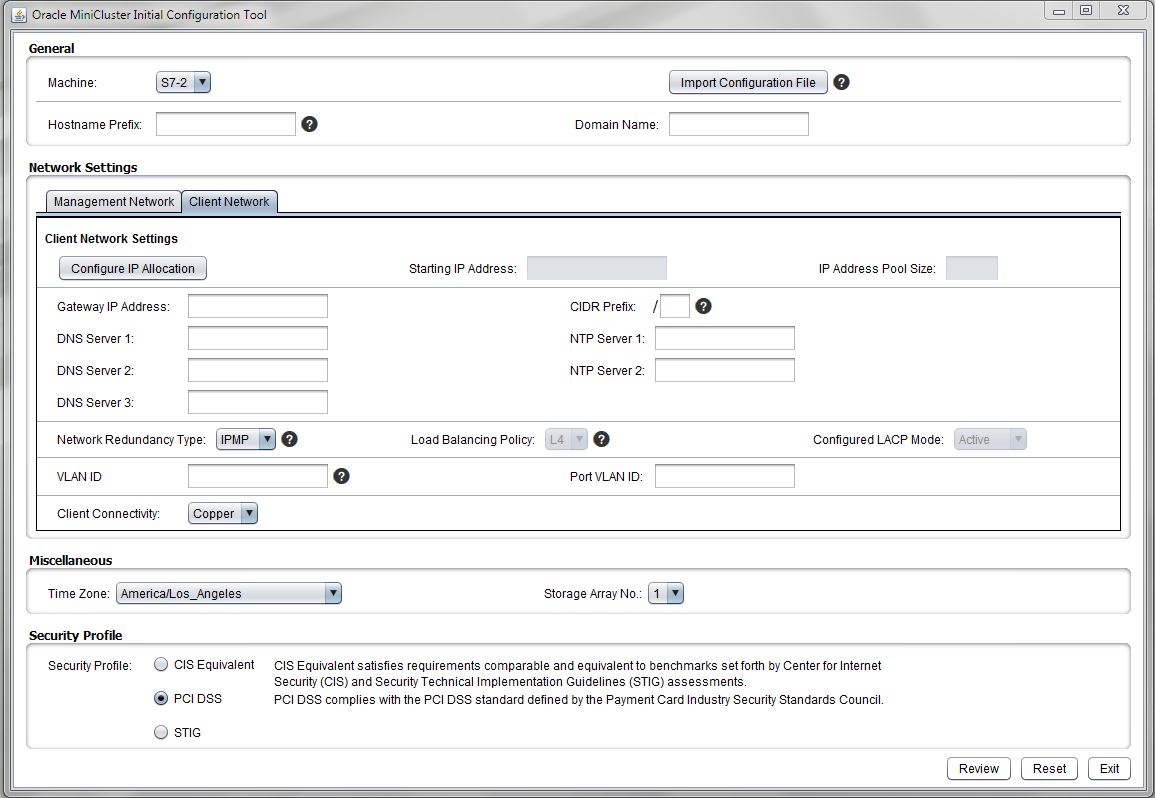

「ネットワーク設定」ペインで、「クライアントネットワーク」タブをクリックします。
クライアントアクセスネットワークの構成フィールドが表示されます。
「IP 割り当ての構成」ボタンをクリックします。

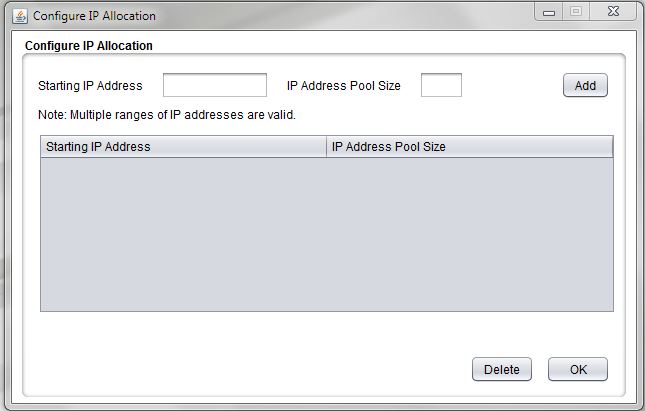

「IP 割り当ての構成」ウィンドウが表示されます。
クライアントアクセスネットワークの開始 IP アドレスおよび IP アドレスプールサイズを入力します。
このツールに入力した情報によって、クライアントアクセスネットワークの IP アドレスが割り当てられます。最初の 12 個の IP アドレスはシステムレベルのコンポーネント (たとえば、2 つのコンピュートノードおよびカーネルゾーン) に割り当てられ、残りの IP アドレスは、あとで作成するデータベースおよびアプリケーション仮想マシン用に使用されます。
- 開始 IP アドレス — クライアントアクセスネットワークに割り当てられた IP アドレスの開始 IP アドレス。
- IP アドレスプールサイズ — クライアントアクセスネットワークに必要な IP アドレスの総数。この数は、上で入力した開始 IP アドレスから始まり、システムレベルのコンポーネント (コンピュートノードなど) や、データベースまたはアプリケーション仮想マシンおよびグループを作成するときにクライアントアクセスネットワークで使用できる連続した IP アドレスの数を表します。

  システムレベルのコンポーネントのクライアントアクセスネットワークには、少なくとも 12 個の IP アドレスが必要です。仮想マシンおよびグループに必要な IP アドレスの追加の数は、作成する仮想マシンおよびグループの数によって異なります。ただし、仮想マシンおよびグループに必要な IP アドレスの最大数は通常 35 前後です。
「追加」ボタンをクリックします。
開始 IP アドレスと IP アドレスプールサイズの情報がこのページの表に取り込まれます。
必要に応じて、クライアントアクセスネットワークの IP アドレスを追加します。
追加の開始 IP アドレスと IP プールサイズの情報をこれらのフィールドに入力し、セットごとに「追加」ボタンをクリックすることによって、クライアントアクセスネットワークの IP アドレスのセットを追加できます。次に示すように、新しい開始 IP アドレスと IP アドレスプールサイズの各セットがそのたびに表に取り込まれます。

ヒント - 「IP 割り当ての構成」ウィンドウに入力した各範囲に対して、その範囲の「開始 IP アドレス」フィールドに入力した内容から始まる連続した IP アドレスが割り当てられます。ただし、クライアントアクセスネットワークで連続していない個々の IP アドレスを使用する必要がある場合は、「開始 IP アドレス」フィールドに各 IP アドレスを入力し、「IP アドレスプールサイズ」に「1」と入力してから「追加」ボタンをクリックします。このプロセスを繰り返して、クライアントアクセスネットワークの連続していない複数の IP アドレスを構成します。
「IP 割り当ての構成」ウィンドウで入力した情報が正しいか確認します。
IP アドレスのセットをリストから削除するには、そのアドレスのセットを選択し、「削除」をクリックします。

このウィンドウには、初期構成ツールのメインウィンドウから再度アクセスできます。ただし、初期構成ツールプロセスを完了し、IP アドレスを生成したあとに IP アドレスプールの情報を変更するには、これらの手順を再実行するしかありません。

注 - 初期構成ツールプロセスを完了してこの IP アドレスプールの情報が設定された場合でも、MiniCluster BUI を使用して、クライアントアクセスネットワークの IP アドレスプールに IP アドレスを追加できます。詳細は、『Oracle MiniCluster S7-2 管理ガイド』を参照してください。

「IP 割り当ての構成」ウィンドウでの情報の入力を完了したら、「OK」をクリックします。
「IP 割り当ての構成」ウィンドウが消え、IP アドレスの情報として「IP 割り当ての構成」ウィンドウで入力した情報が取り込まれます。

「IP 割り当ての構成」ウィンドウで IP アドレスの複数のセットに関する情報を指定した場合は、「IP 割り当ての構成」ウィンドウで入力したすべてが IP アドレスの情報に反映されます。たとえば、2 つのセットの IP アドレスに関する情報を入力し、これらの IP アドレスの 2 つのセットのそれぞれの IP プールサイズに「25」と入力した場合、「IP アドレスプールサイズ」フィールドには「50」が表示されます。

「IP 割り当ての構成」ボタンを再度クリックすると、クライアントアクセスネットワーク用に入力した IP アドレスを表示または編集できます。
「ゲートウェイ IP アドレス」フィールドに、クライアントアクセスネットワークのゲートウェイ IP アドレスを入力します。
例: 10.129.106.1。
「CIDR 接頭辞」フィールドに、管理ネットワークのサブネットマスクを入力します。
たとえば、23 です。使用しているサブネットマスクと同等の CIDR を見つけるための表については、管理ネットワーク構成情報の指定を参照してください。
「DNS サーバー 1」、「DNS サーバー 2」、および「DNS サーバー 3」フィールドに、ドメインネームサーバーの IP アドレスを入力します。
「DNS サーバー 1」フィールドから始めて、IP アドレスを少なくとも 1 つ指定する必要があります。
「NTP サーバー 1」および「NTP サーバー 2」フィールドに、Network Time Protocol サーバーの IP アドレスを入力します。
「NTP サーバー 1」フィールドから始めて、IP アドレスを少なくとも 1 つ指定する必要があります。
「ネットワーク冗長性タイプ」フィールドで、クライアントアクセスネットワークの高可用性を実現するために使用する方法を指定します。
オプションは「IPMP」(IP ネットワークマルチパス) または「LACP」(リンクアグリゲーション制御プロトコル) です。

注 - スイッチが LACP をサポートするように正しく構成されていないかぎり、LACP を選択しないでください。

「LACP」を選択した場合は、次のフィールドを完了します。
- ロードバランシングポリシー — ロードバランシングポリシー。オプションは「L4」、「L2」、または「L3」です。
- 構成された LACP モード — 構成された LACP モード。オプションは次のとおりです。
  - アクティブ — LACP を無条件に有効にします。
  - パッシブ — LACP デバイスが検出された場合にのみ LACP を有効にします。
クライアントアクセスネットワーク上に VLAN 構成を設定するかどうか指定します。
- クライアントアクセスネットワーク上に VLAN 構成を設定しない場合は、2 つの VLAN フィールドを空白のままにします。Step 14 に進みます。
- クライアントアクセスネットワーク上に VLAN 構成を設定する場合は、タグ付き VLAN 構成またはタグなし (ポートベース) VLAN 構成を設定するかどうかを指定します。

  注 - スイッチが VLAN をサポートするように正しく構成されていないかぎり、VLAN 構成を選択しないでください。
  - VLAN ID — クライアントアクセスネットワーク上にタグ付き VLAN 構成を設定する場合は、VLAN タグ ID を入力します。
  - ポート VLAN ID — タグなし (ポートベース) VLAN 構成を設定する場合は、ポート VLAN ID を入力します。

「クライアント接続性」フィールドで、MiniCluster を 10GbE クライアントアクセスネットワークに接続するために使用する方法を選択します。
オプションは次のとおりです。
- 銅 — カテゴリ 6/6E (RJ45) Ethernet 配線を使用して、NET 2 および NET 3 ポート経由でクライアントアクセスネットワークに接続する場合は、このオプションを選択します。
- ファイバ — 次の 2 つのケーブルのどちらかを使用して、10GbE NIC 経由でクライアントアクセスネットワークに接続する場合は、このオプションを選択します。
  - QSFP 対 4x SFP 銅線スプリッタケーブル
  - MPO 対 4x LC デュプレックス光ファイバスプリッタケーブル
詳細は、10GbE クライアントアクセスネットワークの接続を参照してください。
残りの構成情報を指定します。
残りの構成情報の指定に進みます。
