管理ネットワーク構成情報の指定

管理ネットワークは、クライアントネットワークとは別のサブネットに配置するようにしてください。

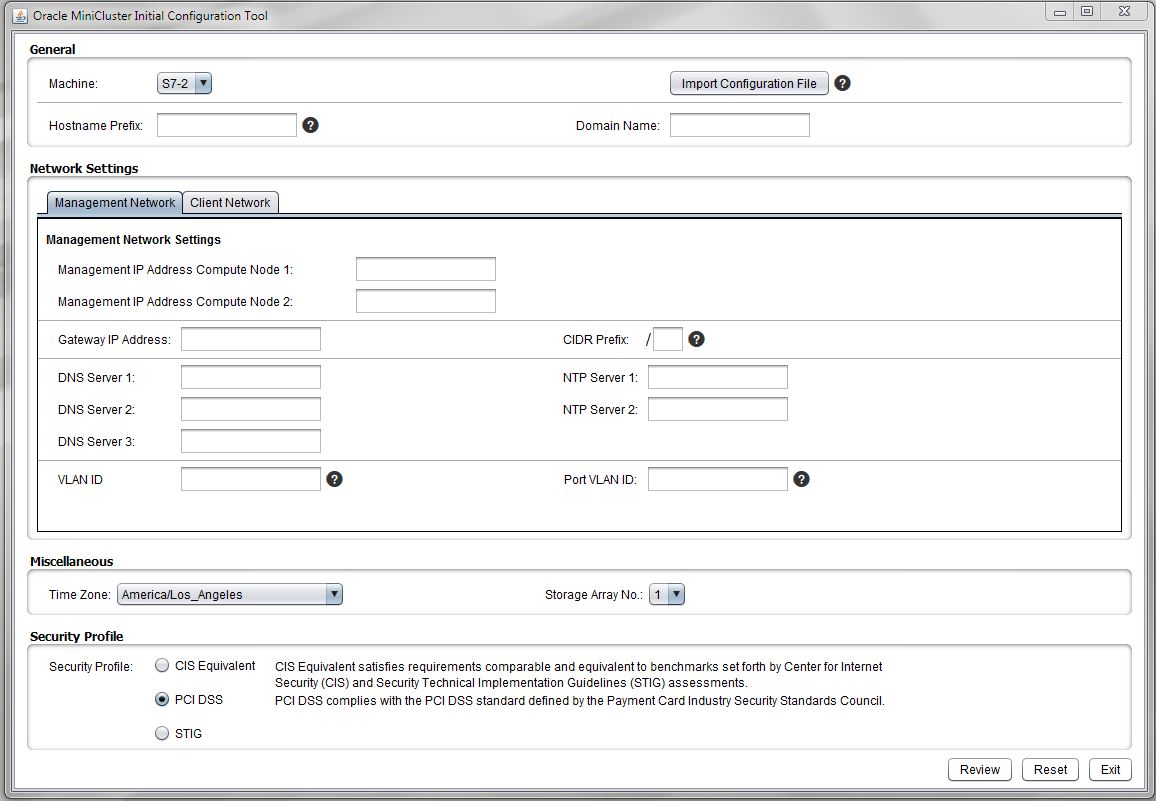

1. 「ネットワーク設定」ペインで、「管理ネットワーク」タブをクリックします。

   管理ネットワークの構成フィールドが表示されます。



2. 「管理 IP アドレス・コンピュートノード 1」および「管理 IP アドレス・コンピュートノード 2」フィールドに、管理ネットワークの 2 つの IP アドレスを入力します。

   2 つの管理ネットワーク IP アドレスは連続している必要はありませんが、クライアントネットワーク IP アドレスとは別のサブネットに配置するようにしてください。

3. 「ゲートウェイ IP アドレス」フィールドに、管理ネットワークのゲートウェイ IP アドレスを入力します。

   例: 10.129.105.1。

4. 「CIDR 接頭辞」フィールドに、管理ネットワークのサブネットマスクと同等の CIDR を入力します。

   例: 24。

   使用しているサブネットマスクと同等の CIDR を見つけるには、次の表を使用します。

   サブネットマスク CIDR 接頭辞 255.255.255.255 /32 255.255.255.254 /31 255.255.255.252 /30 255.255.255.248 /29 255.255.255.240 /28 255.255.255.224 /27 255.255.255.192 /26 255.255.255.128 /25 255.255.255.0 /24 255.255.254.0 /23 255.255.252.0 /22 255.255.248.0 /21 255.255.240.0 /20 255.255.224.0 /19 255.255.192.0 /18 255.255.128.0 /17 255.255.0.0 /16 255.254.0.0 /15 255.252.0.0 /14 255.248.0.0 /13 255.240.0.0 /12 255.224.0.0 /11 255.192.0.0 /10 255.128.0.0 /9 255.0.0.0 /8 254.0.0.0 /7 252.0.0.0 /6 248.0.0.0 /5 240.0.0.0 /4 224.0.0..0 /3 192.0.0.0 /2 128.0.0.0 /1 0.0.0.0 /0

5. 「DNS サーバー 1」、「DNS サーバー 2」、および「DNS サーバー 3」フィールドに、ドメインネームサーバーの IP アドレスを入力します。

   DNS サーバーの IP アドレスを少なくとも 1 つ指定する必要があります。

6. 「NTP サーバー 1」および「NTP サーバー 2」フィールドに、Network Time Protocol サーバーの IP アドレスを入力します。

   NTP サーバーの IP アドレスを少なくとも 1 つ指定する必要があります。

7. 管理ネットワーク上に VLAN 構成を設定するかどうか指定します。

   • 管理ネットワーク上に VLAN 構成を設定しない場合は、2 つの VLAN フィールドを空白のままにします。クライアントネットワーク構成情報の指定に進みます。

   • 管理ネットワーク上に VLAN 構成を設定する場合は、タグ付き VLAN 構成またはタグなし (ポートベース) VLAN 構成を設定するかどうか指定します。

     • VLAN ID — 管理ネットワーク上にタグ付き VLAN 構成を設定する場合は、VLAN タグ ID を入力します。

     • ポート VLAN ID — 管理ネットワーク上にタグなし (ポートベース) VLAN 構成を設定する場合は、ポート VLAN ID を入力します。

8. クライアントネットワーク構成情報を指定します。

   クライアントネットワーク構成情報の指定に進みます。
