ラックマウントハードウェアの取り付け

取り付けの前に次のタスクを完了して、スライドレール構成部品から固定部品を取り外します。

1. スライドレールを開梱します。

   ラックマウントキットには、2 つのスライドレール、2 つの固定部品、およびオプションの取り付けねじが含まれています。

   ---

   注 -  スライドレールおよびケーブル管理アームオプションを使用してサーバーを 4 ポストラックに設置する方法については、ラックマウントキットの取り付けカードを参照してください。

   ---

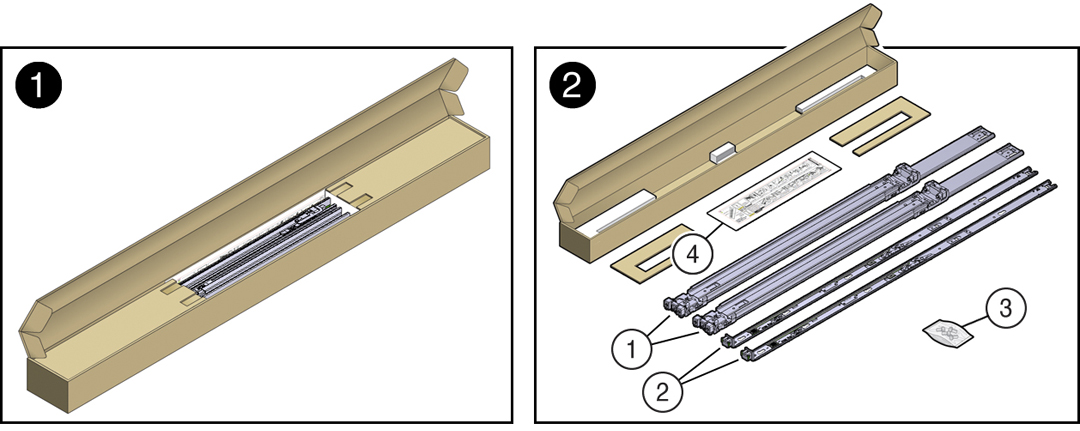

   番号 説明 1 スライドレール 2 固定部品 3 4 つの M4 x 5 細目固定部品取り付けねじ (オプション) 4 取り付けカード

2. スライドレールロックがサーバーの前面に来て、固定部品の 5 つの鍵穴の開口部がシャーシの側面にある 5 つの位置決め用ピンの位置に合うように、シャーシに対して固定部品を位置決めします。

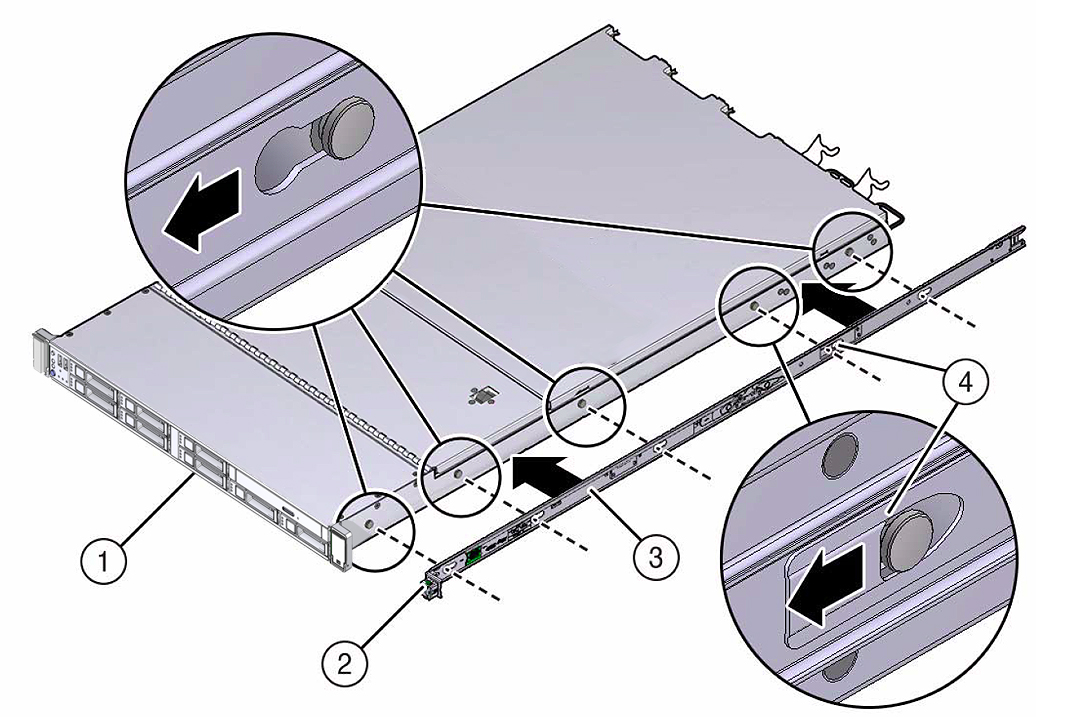

   番号 説明 1 シャーシ前面 2 スライドレールロック 3 固定部品 4 固定部品クリップ

3. 5 つのシャーシ位置決め用ピンの頭を固定部品の 5 つの鍵穴の開口部から突き出し、固定部品クリップがカチッと音がして所定の位置にロックされるまで、固定部品をシャーシの前面に向けて引っ張ります。
4. 背面の位置決め用ピンが固定部品クリップにかみ合っていることを確認します。
5. Step 1 からStep 3 を繰り返して、残りの固定部品をサーバーの反対側に取り付けます。
