NET 2/NET 3 ポートを経由した 10GbE クライアントアクセスネットワークへの接続

この接続には 2 本のカテゴリ 6/6E (CAT6、RJ45) Ethernet ケーブルを使用します。

1. コンピュートノード 1 の NET 2 および NET 3 ポートを見つけます。
2. 2 本の CAT6 Ethernet ケーブルの一方の端をコンピュートノード 1 の NET 2 および NET 3 ポートに接続します。
3. 2 本の CAT6 Ethernet ケーブルのもう一方の端をクライアントアクセスネットワークに接続された 10GbE スイッチに接続します。

   2 つのポート上のネットワークトラフィックを分離する場合は、クライアントアクセス用の 2 つの独立したネットワークを作成するために、Ethernet ケーブルのもう一方の端を 2 つの異なる 10GbE スイッチに接続します。

4. コンピュートノード 2 でStep 1 からStep 3 を繰り返して、そのコンピュートノードから 10GbE クライアントアクセスネットワークへの同じ接続を作成します。

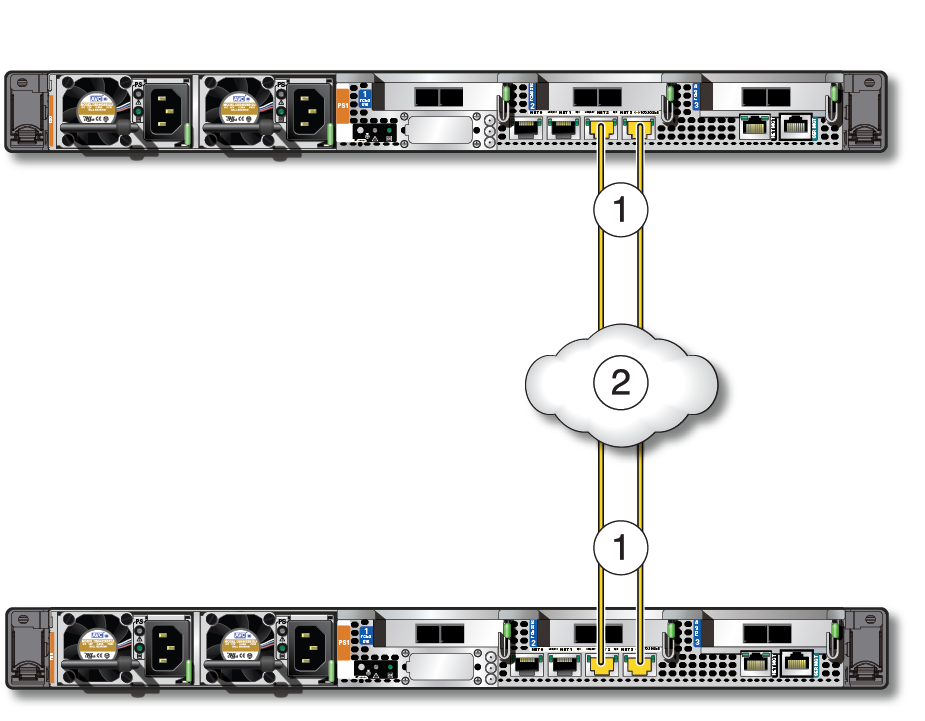

   番号 説明 1 コンピュートノード 1 および 2 の NET 2 および NET 3 ポートからの接続 2 10GbE スイッチを経由したクライアントアクセスネットワーク

5. コンピュートノードに基本ストレージアレイを接続します。

   コンピュートノードへの基本ストレージアレイの接続を参照してください。
