ケーブル管理アームの取り外し

ケーブル管理アーム (CMA) を取り外すには、この手順に従います。

この手順を開始する前に、ケーブル管理アームの取り付けを参照し、CMA コネクタ A、B、C、および D を確認してください。CMA コネクタは、取り付けたときと逆の順序で、つまり、最初にコネクタ D を取り外し、次に C、次に B、最後に A を取り外すようにしてください。

この手順の全体を通して、CMA の 4 つのコネクタのいずれかを取り外したら、CMA がそれ自体の重さで垂れ下がることのないようにしてください。

1. サーバーが引き出されるときにラックが前に傾かないように、ラックのすべての転倒防止装置を伸ばします。

   ---

   注意  -  作業員が負傷する危険性を低減するために、ラックからサーバーを引き出す前にラックキャビネットを安定させ、すべての転倒防止装置を伸ばしてください。

   ---

   ラックを安定させる手順については、ラックの安定化を参照してください。

2. CMA を取り外しやすくするために、サーバーをラックの前面から約 13 cm (5 インチ) 引き出します。
3. CMA からケーブルを取り外すには:
   1. サーバーの背面からすべてのケーブルを取り外します。
   2. 該当する場合は、ケーブルを束ねるために取り付けられた追加のベルクロストラップをすべて取り外します。
   3. ケーブルを固定している 6 つのベルクロストラップを取り外します。
   4. 3 つのケーブルカバーを完全に開いた位置まで開きます。
   5. CMA からケーブルを取り外し、脇に置いておきます。

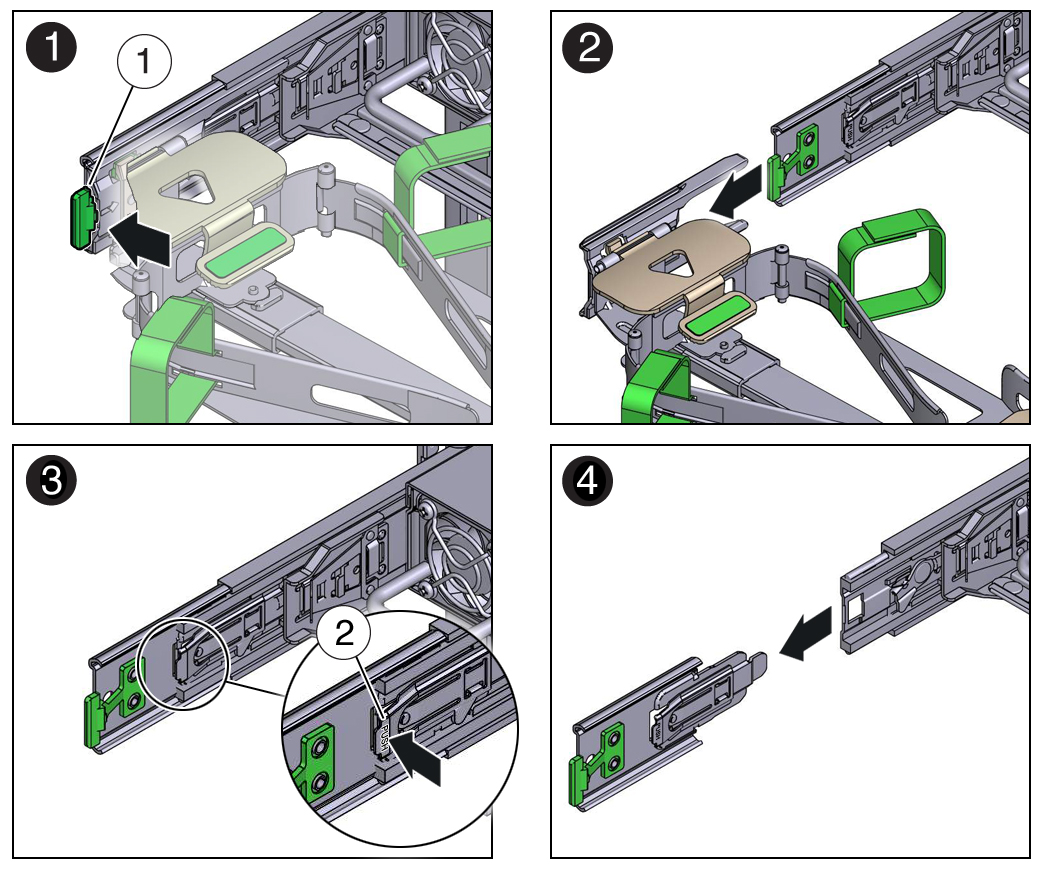

4. コネクタ D を取り外すには:
   1. スライドレールのラッチ部品の緑色のリリース爪 (吹き出し 1) を左側に向けて押し、コネクタ D をスライドさせて左側のスライドレールから取り外します [図枠 1 および 2]。

      コネクタ D をスライドさせて左側のスライドレールから取り外しても、そのコネクタのスライドレールのラッチ部品の部分は所定の位置のままです。これは次のステップで取り外します。

      ---

      注 -  コネクタ D を取り外したら、CMA がそれ自体の重さで垂れ下がることのないようにする必要があります。この手順の残りの部分の全体を通して、残りのすべてのコネクタが取り外され、CMA を平らな面の上に置くことができるようになるまで、CMA を支える必要があります。

      ---




      番号 説明 1 コネクタ D のリリース爪 (緑色) 2 スライドレールのラッチ部品のリリース爪 (PUSH というラベル付き)

   2. 右手で CMA を支え、左手の親指でスライドレールのラッチ部品の PUSH というラベルが付けられたリリース爪 (吹き出し 2) を (左側に向けて) 押し込み、左側のスライドレールからラッチ部品を引き出して脇に置いておきます [図枠 3 および 4]。

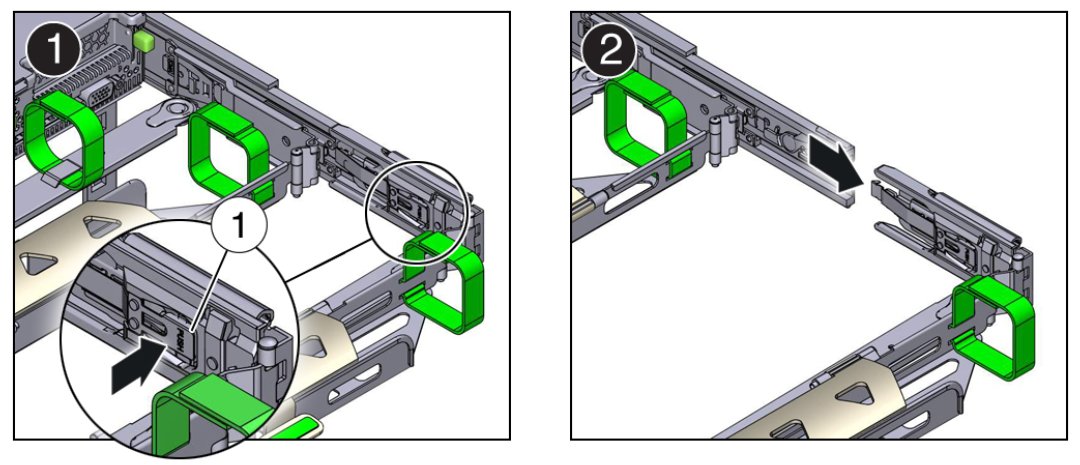

5. コネクタ C を取り外すには:
   1. 左腕を CMA の下に置いて CMA を支えます。
   2. 右手の親指でコネクタ C の PUSH というラベルが付けられたリリース爪 (吹き出し 1) を (右側に向けて) 押し込み、右側のスライドレールからコネクタ C を引き出します [図枠 1 および 2]。


      番号 説明 1 コネクタ C のリリース爪 (PUSH というラベル付き)

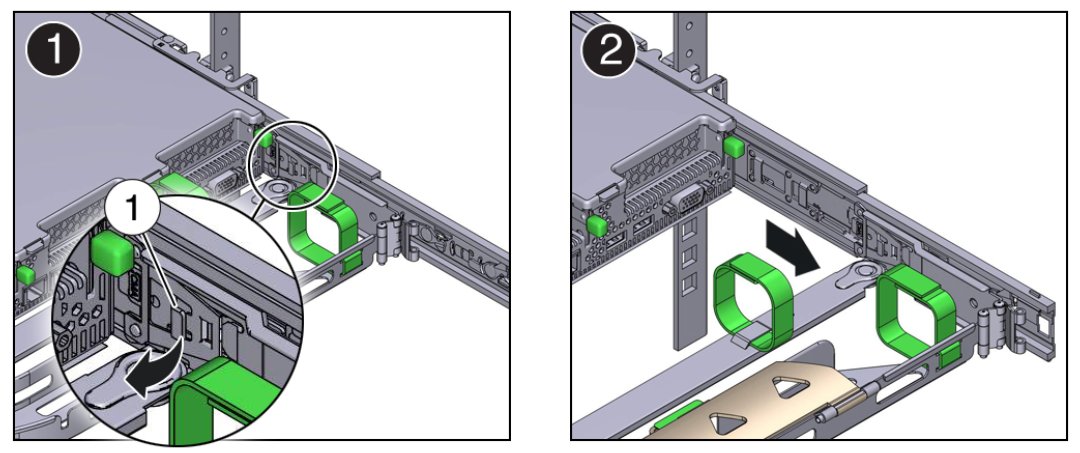

6. コネクタ B を取り外すには:
   1. 右腕を CMA の下に置いて CMA を支え、右手でコネクタ B の後端をつかみます。
   2. 左手の親指でコネクタ B のリリースレバーを左側に引っ張って右側のスライドレールから取り外し (吹き出し 1)、右手でスライドレールからコネクタを引き出します [図枠 1 および 2]。


      番号 説明 1 コネクタ B のリリースレバー

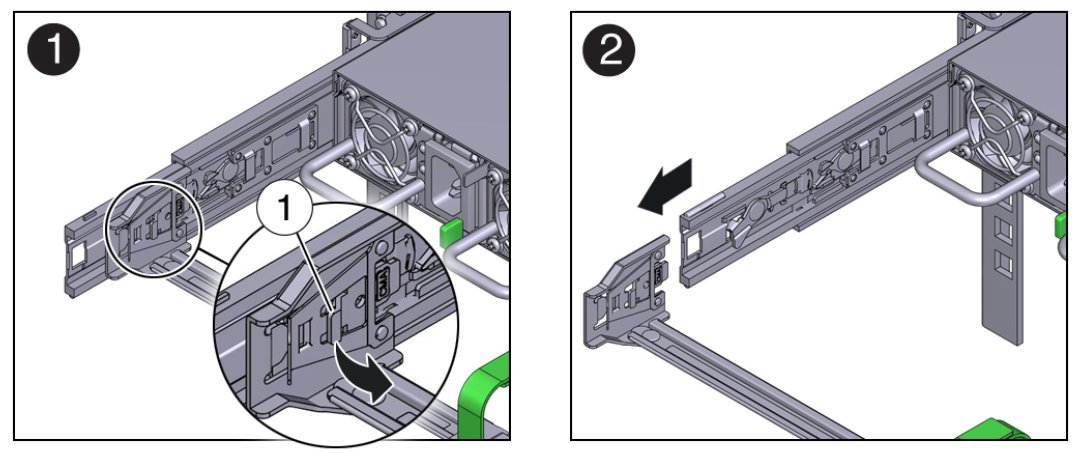

7. コネクタ A を取り外すには:
   1. 左腕を CMA の下に置いて CMA を支え、左手でコネクタ A の後端をつかみます。
   2. 右手の親指でコネクタ A のリリースレバーを右側に引っ張って左側のスライドレールから取り外し (吹き出し 1)、左手でスライドレールからコネクタを引き出します [図枠 1 および 2]。


      番号 説明 1 コネクタ A のリリースレバー

8. ラックから CMA を取り外し、平らな面の上に置きます。
9. サーバーの前面に移動し、サーバーをラックに押し込みます。
