コンピュートノードのスライドレール構成部品への取り付け
固定部品が取り付けられたサーバーシャーシを、ラックに取り付けられているスライドレール構成部品に装着するには、この手順を使用します。
 | 注意 - サーバーの重量のため、この手順では少なくとも 2 人の作業員が必要です。この手順を 1 人で実行しようとすると、機器が損傷したり、けがをしたりする可能性があります。 |
| 注意 - 上の方が重くなってラックが転倒することのないように、装置は常に下から上の順にラックに搭載してください。装置の取り付け中にラックが傾かないように、ラックの転倒防止バーを伸ばしてください。 |
- スライドレールをラックのスライドレール構成部品に可能なかぎり奥まで押し込みます。
- 固定部品の後端が、ラックに取り付けられているスライドレール構成部品の位置に合うように、サーバーを位置決めします。
-

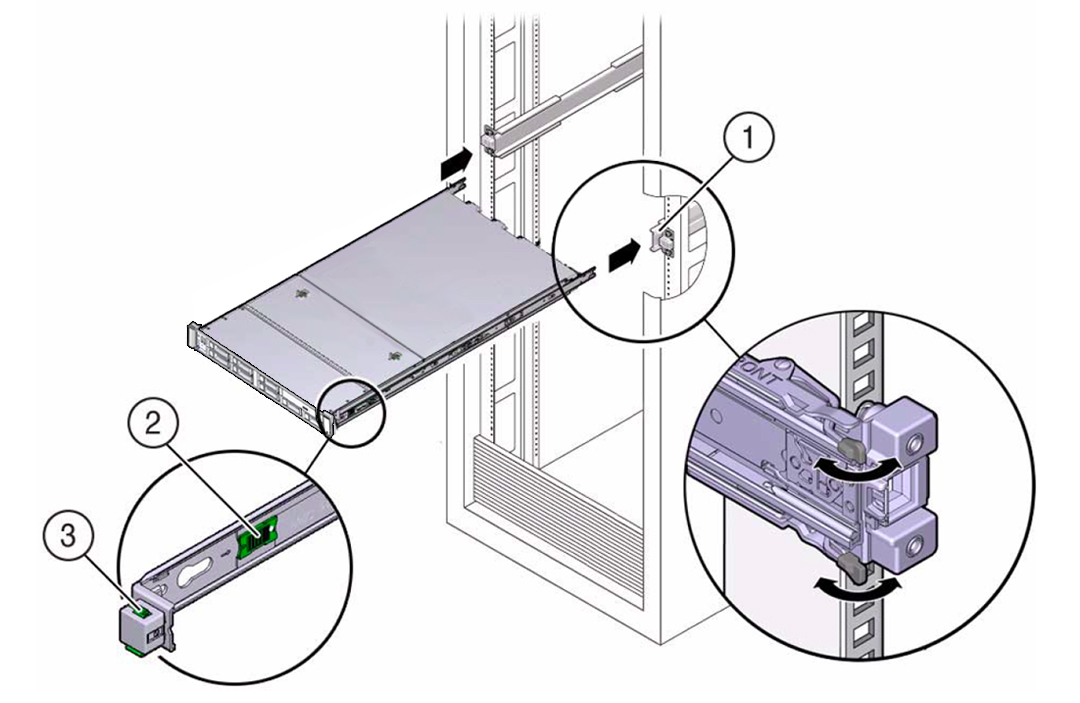

固定部品をスライドレールに挿入し、固定部品がスライドレールの止め具に接触するまで (約 30 cm (12 インチ)) サーバーをラック内に押し込みます。
番号説明1固定部品のスライドレールへの挿入2スライドレールリリースボタン3スライドレールロック -
各固定部品の緑色のスライドレールリリースボタンを同時に押したまま、サーバーをラック内に押し込みます。固定部品の前面にあるスライドレールロックがスライドレール構成部品にかみ合うまで、サーバーをラック内に押し続けます。
かみ合うと、カチッと音がします。
注意 - オプションのケーブル管理アームを取り付ける前に、サーバーがラック内にしっかりと取り付けられ、スライドレールロックが固定部品にかみ合っていることを確認してください。
