Oracle® MiniCluster S7-2 設置ガイド

印刷ビューの終了

更新: 2016 年 10 月



フロントパネルのコンポーネント (ストレージアレイ)

ストレージアレイのフロントパネルのコンポーネントを次に示します。

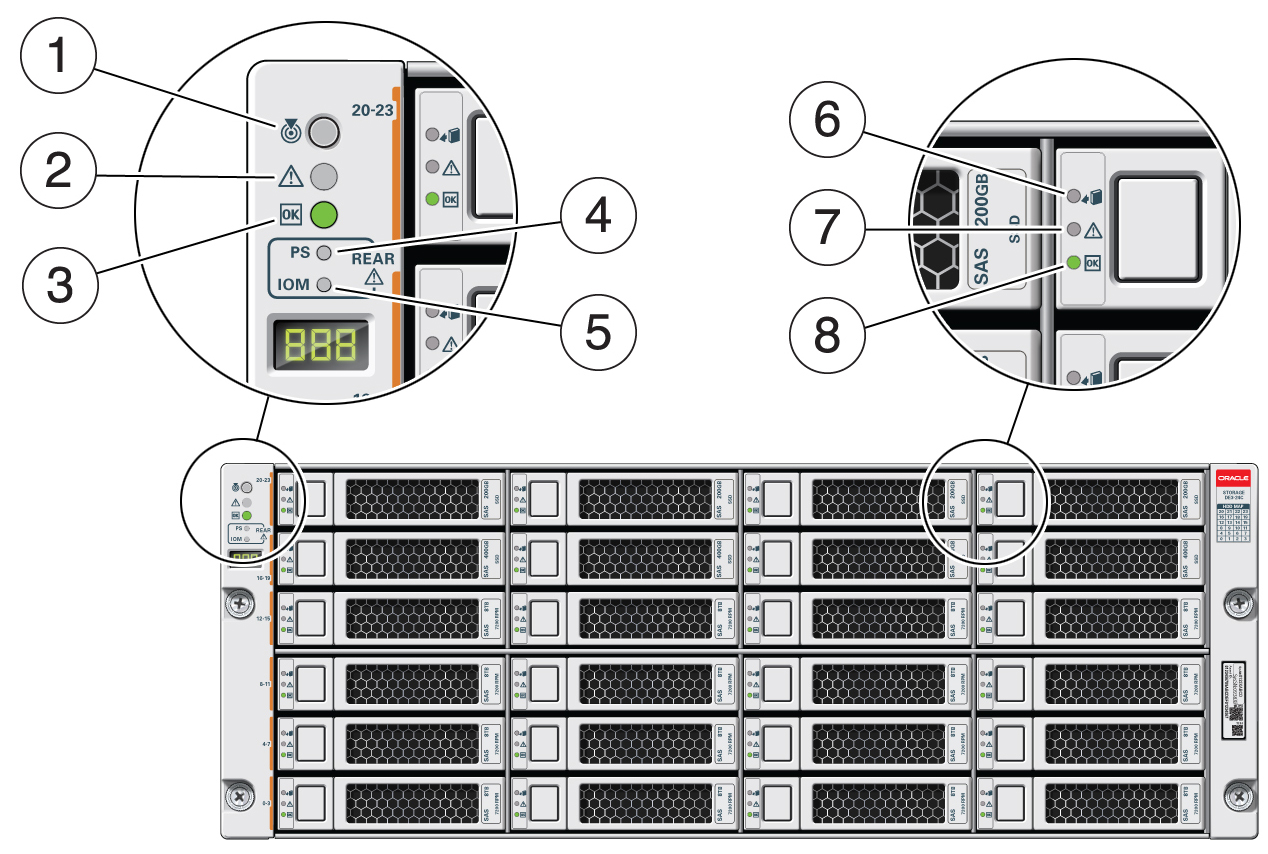

image:LED とコンポーネントが吹き出しで示されたストレージアレイのフロントパネルを示す図。
番号
説明
1
ストレージアレイの位置特定インジケータ
2
ストレージアレイの障害インジケータ
3
ストレージアレイの OK/電源インジケータ
4
ストレージアレイの電源障害インジケータ
5
ストレージアレイの IO モジュール障害インジケータ
6
ドライブ取り外し可能インジケータ
7
ドライブ障害インジケータ
8
ドライブ電源/アクティビティーインジケータ
