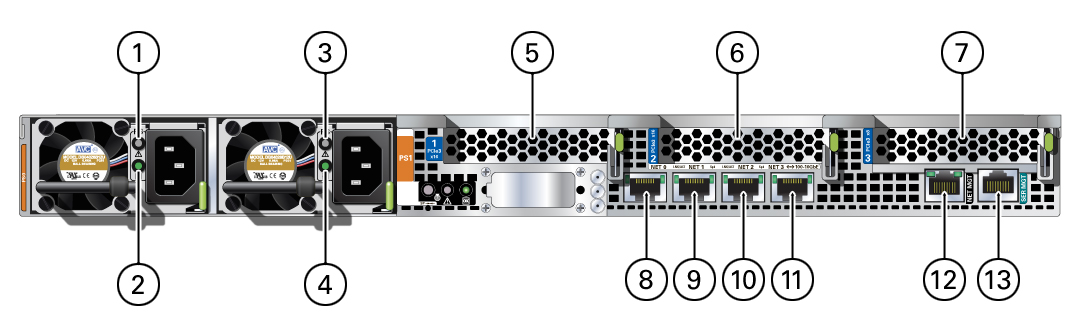

背面パネルのコンポーネント (コンピュートノード)
注 -
コンピュートノードにケーブルを接続するときは、適切な順序に従う必要があります。すべてのデータケーブルが接続されるまで、電源コードを接続しないでください。
|
|
|
|
|
1
|
電源装置 0 障害 LED
|
8
|
NET 0 10/100/1000 ポート
|
|
2
|
電源装置 0 OK LED
|
9
|
NET 1 10/100/1000 ポート
|
|
3
|
電源装置 1 障害 LED
|
10
|
NET 2 10/100/1000 ポート
|
|
4
|
電源装置 1 OK LED
|
11
|
NET 3 10/100/1000 ポート
|
|
5
|
PCIe カードスロット 1
|
12
|
NET MGT ポート
|
|
6
|
PCIe カードスロット 2
|
13
|
SER MGT/RJ-45 シリアルポート
|
|
7
|
PCIe カードスロット 3
|
|
|
|
