SER MGT ケーブルの接続
SP シリアル管理ポートには、SER MGT というラベルが付いています。このポートは、SP と端末またはコンピュータの間のデフォルトの接続です。このドキュメント内のあとで NET MGT ポートに静的 IP アドレスを割り当てることができるように、この接続を作成する必要があります。
 | 注意 - このポートにモデムを接続しないでください。 |
-

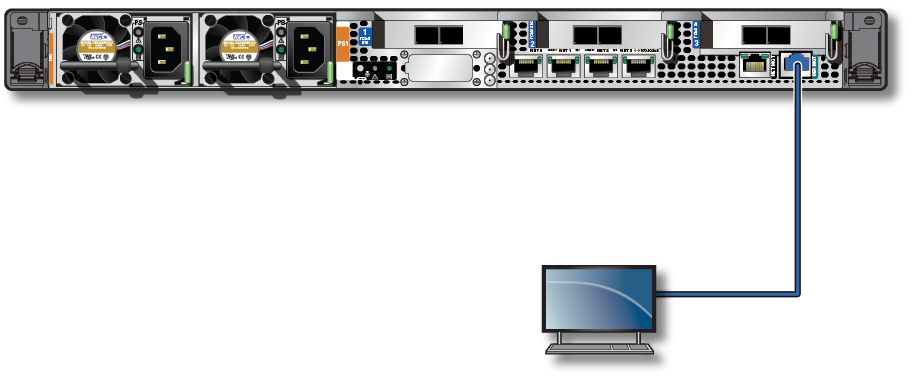

最初のコンピュートノード (コンピュートノード 1) で、SER MGT ポートから端末デバイスまたは NTS サーバーにカテゴリ 5 (またはそれ以上の) RJ-45 ケーブルを接続します。
DB-9 ケーブルを接続する場合は、アダプタを使用して、コネクタごとに指定されたクロスオーバーを実行します。
注 - 2 番目のコンピュートノード (コンピュートノード 2) で、SER MGT ポートに端末を接続しないでください。SER MGT ポート接続は、最初のコンピュートノードにのみ必要です。
-
端末または端末エミュレータを次の設定で構成します。
-
9600 ボー
-
8 ビット
-
パリティーなし
-
1 ストップビット
-
ハンドシェイクなし
ヌルモデム構成が必要です。つまり、DTE 間の通信では送受信の信号が逆になります (クロスオーバー)。標準の RJ-45 ケーブルとともに付属の RJ-45 クロスオーバーアダプタを使用して、ヌルモデム構成を実現できます。
注 - コンピュートノードにはじめて電源を投入したとき、SP SER MGT ポートに端末または端末エミュレータ (PC またはワークステーション) が接続されていない場合は、システムメッセージが表示されません。 -
-
NET MGT ケーブルを接続します。
NET MGT ケーブルの接続を参照してください。
