コンピュートノードへの追加のストレージアレイの接続

  1. 2 つの計算サーバー内の PCIe スロット 2 および 3 に取り付けられた 2 枚の SAS カードを見つけます。
  2. コンピュートノードに 2 番目のストレージアレイを接続します。

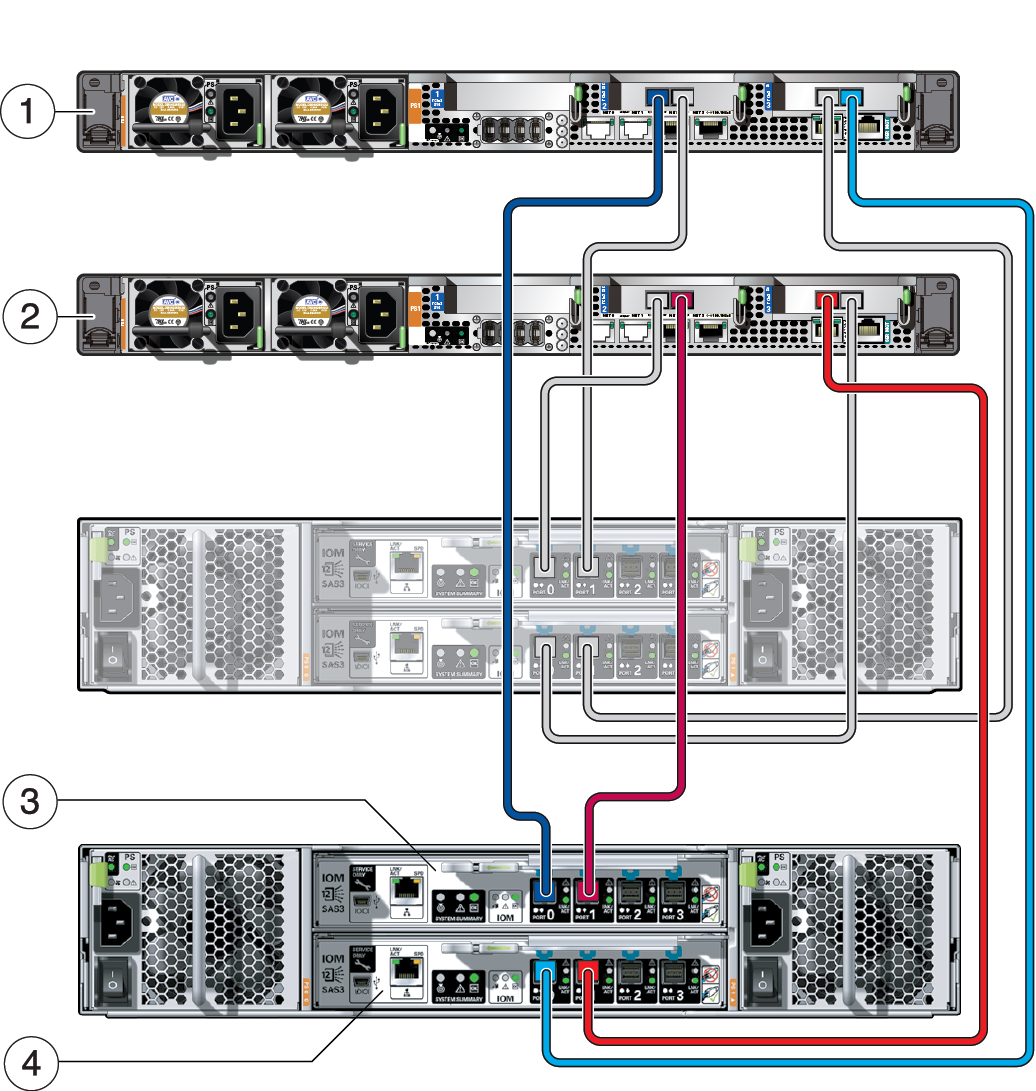

    image:2 番目のストレージアレイとコンピュートノードの間の接続を示す図。
    番号
    説明
    1
    コンピュートノード 2
    2
    コンピュートノード 1
    3
    2 番目のストレージアレイ内の上部の I/O モジュール (IOM 1)
    4
    2 番目のストレージアレイ内の下部の I/O モジュール (IOM 0)
    1. 暗い青色の SAS ケーブルを接続します。
      • コンピュートノード 2 で、PCIe スロット 2 に取り付けられた SAS カード内の暗い青色のポート (SAS 0) に接続します。
      • 2 番目のストレージアレイで、上部の I/O モジュール (IOM 1) 内の暗い青色のポート (ポート 0) に接続します。
    2. 明るい青色の SAS ケーブルを接続します。
      • コンピュートノード 2 で、PCIe スロット 3 に取り付けられた SAS カード内の明るい青色のポート (SAS 1) に接続します。
      • 2 番目のストレージアレイで、下部の I/O モジュール (IOM 0) 内の明るい青色のポート (ポート 0) に接続します。
    3. 暗い赤色の SAS ケーブルを接続します。
      • コンピュートノード 1 で、PCIe スロット 2 に取り付けられた SAS カード内の暗い赤色のポート (SAS 1) に接続します。
      • 2 番目のストレージアレイで、上部の I/O モジュール (IOM 1) 内の暗い赤色のポート (ポート 1) に接続します。
    4. 明るい赤色の SAS ケーブルを接続します。
      • コンピュートノード 1 で、PCIe スロット 3 に取り付けられた SAS カード内の明るい赤色のポート (SAS 0) に接続します。
      • 2 番目のストレージアレイで、下部の I/O モジュール (IOM 0) 内の明るい赤色のポート (ポート 1) に接続します。
  3. SER MGT ケーブルを端末デバイスに接続します。

    SER MGT ケーブルの接続を参照してください。
