SAS ポート (コンピュートノード)

サーバー内部のドライブバックプレーンに 8 つの SAS コネクタがあります。これらのコネクタのうちの 4 つは、NVMe ドライブでも使用できます。

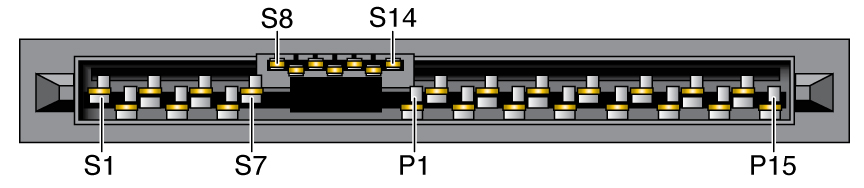

この表は、SAS コネクタのピン配列の一覧を示しています。

セグメント ピン 信号 注記 信号セグメント (S1 - S7) S1 Gnd 第 2 メイト S2 TX+ PHY からハードドライブに送信 S3 TX- S4 Gnd 第 2 メイト S5 RX- ハードドライブから PHY に受信 S6 RX+ S7 Gnd 第 2 メイト バックサイド信号 (S8 - S14) S8 Gnd 第 2 メイト S9 S10 S11 Gnd 第 2 メイト S12 S13 S14 Gnd 第 2 メイト 電源セグメント (P1 - P15) P1 3.3V サポートなし P2 3.3V サポートなし P3 3.3V サポートなし P4 Gnd 第 1 メイト P5 Gnd 第 2 メイト P6 Gnd 第 2 メイト P7 5.0V プリチャージ、第 2 メイト P8 5.0V P9 5.0V P10 Gnd 第 2 メイト P11 予約済み 接地を推奨 P12 Gnd 第 1 メイト P13 12.0V プリチャージ、第 2 メイト P14 12.0V P15 12.0V
