NET MGT ケーブルの接続

言語:

SP ネットワーク管理ポートには、NET MGT というラベルが付いています。サーバーの初期構成のあと、この NET MGT ポートを使用して Ethernet ネットワーク経由で SP に接続できます。

ネットワークで DHCP サーバーを使用して IP アドレスを割り当てている場合、DHCP サーバーはこの NET MGT ポートに IP アドレスを割り当てます。この IP アドレスにより、SSH 接続を使用して SP に接続できます。ネットワークで DHCP を使用していない場合は、SER MGT ポート経由でネットワーク設定を構成するまで、この NET MGT ポートにはアクセスできません。手順については、NET MGT ポートへの静的 IP アドレスの割り当てを参照してください。

最初のコンピュートノード (コンピュートノード 1) で、NET MGT ポートからネットワークスイッチまたはハブにカテゴリ 5 (またはそれ以上の) RJ-45 ケーブルを接続します。

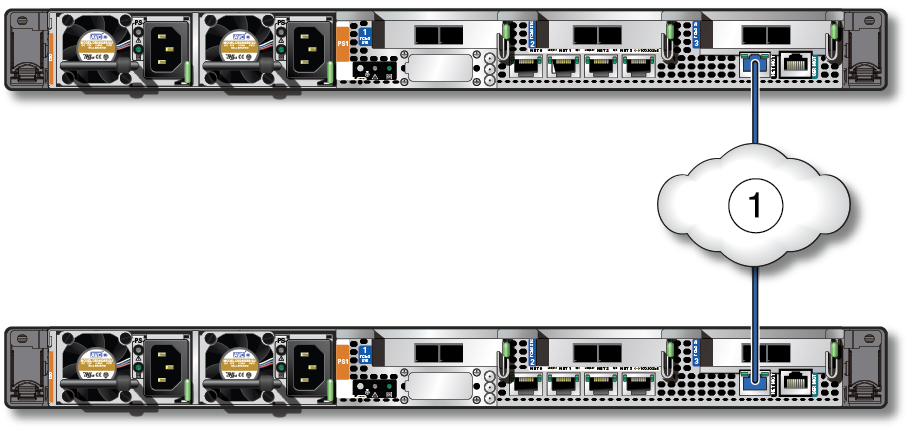

image:管理ネットワークへの接続を示す図。

番号	説明
1	管理ネットワーク

2 番目のコンピュートノード (コンピュートノード 2) でStep 1 を繰り返して、そのコンピュートノードから管理ネットワークへの同じ接続を作成します。
