Topologie de VXLAN
Vous permet d'organiser les systèmes VXLAN sur un réseau au sein de leur propre couche 3 VXLAN segments.

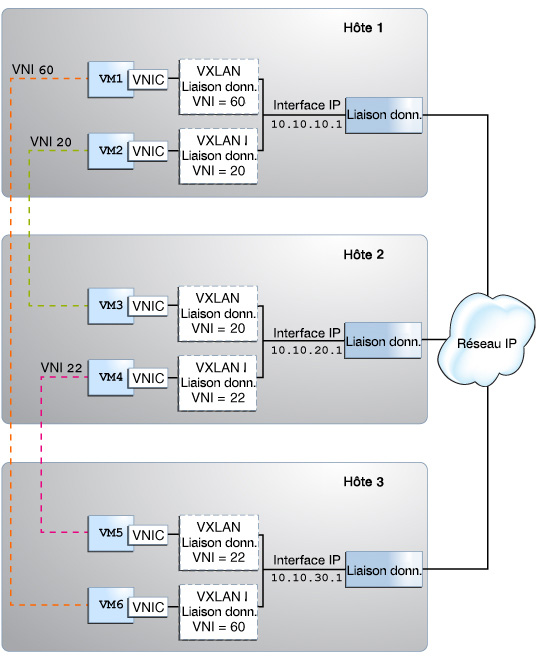

La figure suivante représente un réseau qui est configurée sur VXLAN physiques dotés de plusieurs serveurs.
Figure 3-1 Topologie de VXLAN
La figure ci-après représente trois IP hôtes reliés à un virtualisé infrastructure réseau. Il existe trois réseaux VXLAN superposés identifiés par les ID de segment par le ou VNIs 60, 20, et 22. Les VM VM1 et VM6 sont situées sur le réseau superposé identifié par le VNI 60, les VM VM2 et VM3 sont situées sur le réseau superposé identifié par le VNI 20, et les VM VM4 et VM5 sont situées sur le réseau superposé identifié par le VNI 22.
