Gestion de la virtualisation réseau et des ressources réseau dans Oracle® Solaris 11.2

Quitter la vue de l'impression

Mis à jour : Septembre 2014



Cas d'utilisation : configuration d'un VXLAN sur un groupement de liaisons

    Illustre la manière dont les éléments suivants de cas d'utilisation pour effectuer les opérations suivantes :

  • Création d'un groupement DLMP.

  • Configuration d'une adresse IP sur le groupement

  • Création de deux VXLAN sur le groupement

  • Configuration de deux zones avec des liaisons de données VXLAN comme liaisons inférieures

Pour plus d'informations sur, reportez-vous au Chapitre 2, Configuration de la haute disponibilité à l’aide de groupements de liaisons du manuel Gestion des liaisons de données réseau dans Oracle Solaris 11.2 .

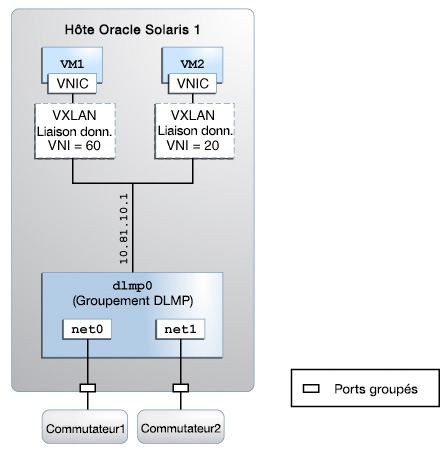

La figure suivante illustre la configuration VXLAN sur un groupement DLMP.

Figure 3-3  VXLAN sur un groupement de liaisons

image:Sur cette figure illustre la configuration d'un groupement DLMP VXLANs.

Lorsque qu'un port groupé ou un commutateur externe échoue, les liaisons de données VXLAN du groupe continuent à exister aussi longtemps qu'au moins un port et un commutateur sont fonctionnels, fournissant ainsi une haute disponibilité pendant le basculement. Par exemple, si net0 échoue, le groupement DLMP partage alors le port restant net1, entre les liaisons de données VXLAN. La distribution sur les ports du groupement se produit de manière transparente et indépendamment des commutateurs externes connectés au groupement.

  1. Connectez-vous en tant qu'administrateur.

    Pour plus d'informations, reportez-vous à la section A l’aide de vos droits administratifs attribués du manuel Sécurisation des utilisateurs et des processus dans Oracle Solaris 11.2 .

  2. Affichez les informations concernant les liaisons pour identifier les liaisons de données dans le cadre de l'agrégation.

    # dladm show-link
    LINK      CLASS     MTU     STATE   OVER
    net0      phys      1500    up      --
    net1      phys      1500    up      --
    net2      phys      1500    up      --
  3. Assurez-vous que le mode "aggregate storage" liaisons de données que vous ne disposez pas, vous devez procéder comme suit les interfaces configurées sur la liaison IP. Si aucune interface entre supprimer l'interface est configuré sur l'un des liens.

    # ipadm show-if
    IFNAME       CLASS        STATE     ACTIVE     OVER
    lo0          loopback     ok        yes        --
    net0         ip           ok        no         --
    # ipadm delete-ip net0
  4. Créez un groupement DLMP entre les liens net0 et net1.

    # dladm create-aggr -m dlmp -l net0 -l net1 dlmp0
  5. Configurez une interface IP au-dessus de l'agrégation dlmp0.

    # ipadm create-ip dlmp0
    # ipadm create-addr -T static -a local=10.10.10.1 dlmp0/v4
  6. Créez deux VXLANs en indiquant l'adresse IP configurée sur le groupement et indiquez également la VNI, qui est l'identificateur réseau du segment VXLAN.

    # dladm create-vxlan -p addr=10.10.10.1,vni=20 vxlan20
    # dladm create-vxlan -p addr=10.10.10.1,vni=60 vxlan60

    Les deux sont configurés avec la valeur par défaut VNIs adresse de multidiffusion.

  7. Configure la zone VM1 avec la liaison de données VXLAN vxlan20 comme la liaison inférieure.

    global# zonecfg -z VM1
    zonecfg:VM1> add anet
    zonecfg:VM1:net> set linkname=net0
    zonecfg:VM1:net> set lower-link=vxlan20
    zonecfg:VM1:net> end
    zonecfg:VM1> verify
    zonecfg:VM1> commit
    zonecfg:VM1> exit
    global# zoneadm -z VM1 reboot
  8. Configure la zone VM2 avec la liaison de données VXLAN vxlan60 comme la liaison inférieure.

    global# zonecfg -z VM2
    zonecfg:VM2> add anet
    zonecfg:VM2:net> set linkname=net0
    zonecfg:VM2:net> set lower-link=vxlan60
    zonecfg:VM2:net> end
    zonecfg:VM2> verify
    zonecfg:VM2> commit
    zonecfg:VM2> exit
    global# zoneadm -z VM2 reboot

Les liaisons de donnéesnet0 et net1 sont regroupées dans un groupement DLMP, dlmp0 et une adresse IP 10.10.10.1 est configurée pour l'agrégation. Les VXLAN vxlan20 et vxlan60sont créés sur l'adresse IP spécifiée 10.10.10.1, qui est configurée pour l'agrégation. Le VXLAN vxlan20 est créé dans le segment VXLAN 20 et le VXLAN vxlan60 est créé dans le segment VXLAN 60. La zone VM1 est configurée à l'aide de la liaison de données VXLAN vxlan20 comme la liaison inférieure et la zone VM2 est configurée à l'aide de la liaison de données VXLAN vxlan60 comme liaison inférieure.
