ZS4-4 フロントパネルおよび背面パネルのコンポーネント

フロントパネルコンポーネント - ZS4-4 コントローラのドライブスロットおよびフロントパネルコンポーネントを次の図に示します。

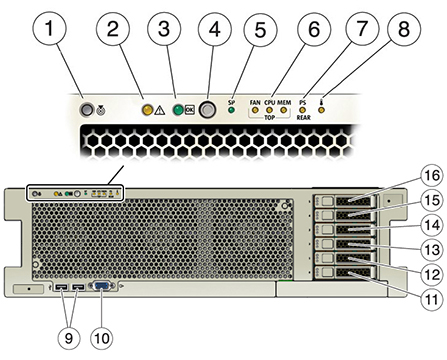

図 13  ZS4-4 コントローラのフロントパネル

図の凡例 図の凡例 1 ロケータ LED/ボタン (白色) 9 USB 2.0 コネクタ (2) 2 保守アクション要求 LED (オレンジ色) 10DB-15 ビデオポート 3 電源/OK LED (緑色) 11 ブートドライブ 0 (必須) 4 電源ボタン 12ブートドライブ 1 (必須) 5 サービスプロセッサ (SP) OK (緑色)/障害 (オレンジ色) LED 13 ソリッドステートドライブ 2 (オプション) 6 ファン/CPU/メモリー保守アクション要求 LED (オレンジ色) 14ソリッドステートドライブ 3 (オプション) 7 電源装置 (PS) 保守アクション要求 LED (オレンジ色) 15 ソリッドステートドライブ 4 (オプション) 8 過熱警告 LED (オレンジ色) 16 ソリッドステートドライブ 5 (オプション)

背面パネルコンポーネント - ZS4-4 の背面パネルを次の図に示します。基本構成の PCIe カードは、この図には描かれていません。

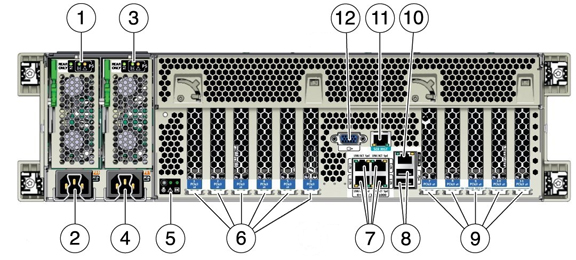

図 14  ZS4-4 コントローラの背面パネル

図の凡例 図の凡例 1 電源ユニット (PSU) 0 インジケータパネル 7 ネットワーク (NET) 10 GbE ポート: NET0NET3 2 PSU 0 AC 電源差し込み口 8 USB 2.0 コネクタ (2) 3 PSU 1 インジケータパネル 9 PCIe カードスロット 7-11 4 PSU 1 AC 電源差し込み口 10 ネットワーク管理 (NET MGT) 10/100/1000 BASE-T Ethernet ポート 5 システムステータスインジケータパネル 11 シリアル管理 (SER MGT) RJ-45 ポート 6 PCIe カードスロット 1-6 12 DB-15 ビデオポート

クラスタインタフェースカードの互換性 - ZS4-4 コントローラにはバージョン 2 またはバージョン 3 のクラスタインタフェースカードを含めることができます。クラスタ化コントローラの場合は、これらの 2 つのバージョンに互換性がないため、各コントローラで同じバージョンを使用するようにしてください。

クラスタを形成するためにケーブルを接続する方法については、Oracle ZFS Storage Appliance 配線ガイド、クラスタケーブルの接続を参照してください。

Ethernet ポート

ZS4-4 の背面パネルには、下の図に示すように (左下から右上に向かって) NET 0、NET 1、NET 2、および NET 3 というラベルが付いた、4 つの RJ-45 10 ギガビット Ethernet (10GbE) ネットワークコネクタがあります。これらのポートを使用して、アプライアンスをネットワークに接続します。

NET ポートの上にあり、(左から右に向かって) 2、0、3、1 とラベルが付けられている LED は、リンク/動作状態インジケータです。

LED ステータス 消灯 (1) リンクなし 点灯 (0) リンク/未動作状態 点滅 リンク/動作状態

図 15  ZS4-4 の Ethernet ポート

ネットワーク管理ポート

下の図に示すネットワーク管理コネクタ (NET MGT) は RJ-45 10/100/1000 BASE-T Ethernet ポートで、サービスプロセッサ (SP) コンソールへの代替の端末インタフェースを提供します。

図 16  ZS4-4 のネットワーク管理ポート

シリアル管理ポート

下の図に示すシリアル管理コネクタ (SER MGT) は RJ-45 ポートで、SP コンソールへの端末接続を提供します。

図 17  ZS4-4 のシリアル管理ポート

4x4 SAS HBA

4x4 SAS HBA は外部のディスクシェルフへの接続を提供します。HBA ポートには、次の図に示すように上から下に 3 - 0 の番号が付けられています。

図 18  4x4 SAS HBA のポート番号
