上部カバーの取り外し

保守のために内部のコントローラコンポーネントにアクセスするには、上部カバーを取り外します。上部カバーを取り外すには、次の手順を使用します。

  1. 上部カバーの背面にある 2 本の脱落防止機構付きねじを完全に緩めます (1)。
  2. 上部カバーを後方に 0.5 インチ (13 mm) スライドさせたあと、まっすぐ上に持ち上げてシャーシから取り外して (2)、上部カバーを脇に置いておきます。

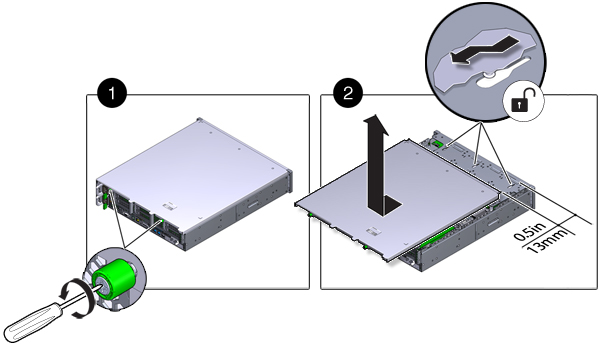

    image:ZS3-2 コントローラの上部カバーを取り外す方法を示す図
