ZS3-4 フロントパネルおよび背面パネルのコンポーネント

ZS3-4 フロントパネルコンポーネント - ZS3-4 コントローラのドライブスロットおよびフロントパネルコンポーネントを次の図に示します。

図 24  ZS3-4 コントローラのフロントパネル

図の凡例 図の凡例 1 ロケータ LED およびボタン (白色) 9 USB 2.0 コネクタ 2 保守要求 LED (オレンジ色) 10 DB-15 ビデオコネクタ 3 電源/OK LED (緑色) 11 ブートドライブ 0 4 電源ボタン 12 ブートドライブ 1 (必須) 5 サービスプロセッサ (SP) OK LED (緑色) 13 ソリッドステートドライブ 2 (オプション) 6 ファン/CPU/メモリー保守要求 LED 14 ソリッドステートドライブ 3 (オプション) 7 電源装置 (PS) の保守要求 LED 15 ソリッドステートドライブ 4 (オプション) 8 過熱警告 LED 16 ソリッドステートドライブ 5 (オプション)

ZS3-4 背面パネルコンポーネント - 次の図に背面パネルを示します。基本構成の HBA は、この図には描かれていません。

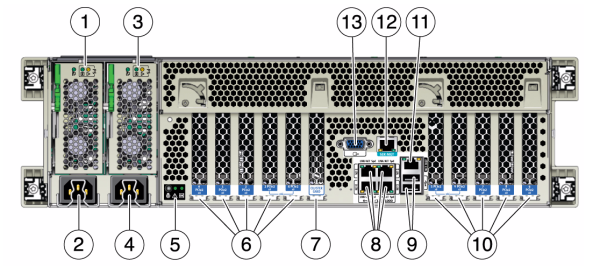

図 25  ZS3-4 コントローラの背面パネル

図の凡例 図の凡例 1 電源ユニット 0 ステータス LED - OK: 緑色、電源障害: オレンジ色、AC OK: 緑色 8 ネットワーク (NET) の 10/100/1000 ポート: NET0 - NET3 2 電源ユニット 0 の AC 電源差し込み口 9 USB 2.0 ポート 3 電源ユニット 1 ステータス LED - OK: 緑色、電源障害: オレンジ色、AC OK: 緑色 10 PCIe スロット 5 - 9 4 電源ユニット 1 の AC 電源差し込み口 11 ネットワーク管理 (NET MGT) 10/100 BASE-T Ethernet ポート 5 システムステータス LED、電源オン: 緑色、注意: オレンジ色、位置特定: 白色 12 シリアル管理 (SER MGT) ポート 6 PCIe スロット 0 - 4 13 DB-15 ビデオコネクタ 7 クラスタカードスロット

クラスタインタフェースカードの互換性 - ZS3-4 コントローラにはバージョン 2 のクラスタインタフェースカードが含まれています。このカードはバージョン 3 クラスタインタフェースカードと交換できません。

クラスタを形成するためにケーブルを接続する方法については、Oracle ZFS Storage Appliance 配線ガイド、クラスタケーブルの接続を参照してください。

Ethernet ポート

マザーボードには、10/100/1000 Mbps で動作する 4 つの RJ-45 ギガビット Ethernet コネクタ (NET0、NET1、NET2、NET3) があります。これらのネットワークインタフェースは、使用前に構成しておく必要があります。

ネットワーク管理ポート

ネットワーク管理コネクタ (NET MGT) は RJ-45 10/100 BASE-T Ethernet ポートで、SP コンソールへの LAN インタフェースを提供します。

図 26  ZS3-4 コントローラのネットワーク管理ポート

シリアル管理ポート

シリアル管理コネクタ (SER MGT) は RJ-45 コネクタで、SP コンソールへの端末接続を提供します。

図 27  ZS3-4 コントローラのシリアル管理ポート
