ZS3-4 PCIe I/O カード

ZS3-4 PCIe オプション - この表では、ZS3-4 スタンドアロンおよびクラスタ構成での、PCIe 基本構成およびオプションのスロット割り当てについて説明します。

表 23  ZS3-4 コントローラの PCIe オプション
スロット
製造パーツ番号
説明
最大
注意事項
0
7047852
8 ポート SAS-2 内部 HBA
1
基本構成
1
7067091
4 ポート (4x4) SAS-2 外部 HBA
4
基本構成
2
7067091
4 ポート (4x4) SAS-2 外部 HBA
4
追加オプションのバックエンド
2
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
2
375-3696-01
2 ポート InfiniBand CX2 HCA
4
オプションの推奨フロントエンド
2
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
2
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
2
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
2
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
3
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
3
375-3696-01
2 ポート InfiniBand CX2 HCA
4
オプションの推奨フロントエンド
3
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
3
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
3
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
3
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
4
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
4
375-3696-01
2 ポート InfiniBand CX2 HCA
4
オプションの推奨フロントエンド
4
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
4
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
4
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
4
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
C
511-1496-05
クラスタコントローラ 200
1
クラスタの基本構成
5
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
5
375-3696-01
2 ポート InfiniBand CX2 HCA
4
オプションの推奨フロントエンド
5
7070195
4 ポート 1GbE UTP Ethernet
4
オプションの推奨フロントエンド
5
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
5
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
5
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
6
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
6
375-3696-01
2 ポート InfiniBand CX2 HCA
4
オプションの推奨フロントエンド
6
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
6
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
6
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
6
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
7
7067091
4 ポート (4x4) 外部 HBA
4
追加オプションのバックエンド
7
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
7
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの推奨フロントエンド
7
375-3696-01
2 ポート InfiniBand CX2 HCA
4
オプションの推奨フロントエンド
7
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
7
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
7
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
7
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
8
7067091
4 ポート (4x4) SAS-2 外部 HBA
4
基本構成
9
371-4325-02
2 ポート 8Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)
9
7070006
2 ポート 10Gb Ethernet 銅 NIC
4
オプションの推奨フロントエンド
9
7070195
4 ポート 1Gb Ethernet 銅 UTP NIC
4
オプションの推奨フロントエンド
9
7051223
2 ポート 10Gb Ethernet オプティカル NIC
6
オプションの推奨フロントエンド
9
7023303
2 ポート 16Gb FC HBA
4
オプションの FC ターゲットまたはイニシエータ (バックアップ)

ZS3-4 NIC/HBA オプション - この表では、ZS3-4 スタンドアロンおよびクラスタ構成の NIC/HBA PCIe カードのオプションについて説明します。

表 24  ZS3-4 コントローラの NIC/HBA オプション
販売パーツ番号
説明
SG-SAS6-INT-Z
8 ポート 6Gb/s SAS-2 内部 HBA
SG-XPCIE2FC-QF8-Z
2 ポート 8Gb FC HBA
7103791
4 ポート (4x4) SAS-2 6Gb/s 外部 HBA
7101674
2 ポート 16Gb FC HBA
7100477
4 ポート 1Gb Ethernet 銅 UTP
7100488
2 ポート 10Gb Ethernet 銅 Base-T
X4242A
2 ポート InfiniBand CX2 HCA
X1109A-Z
2 ポート 10GbE SFP+ NIC
X2129A
トランシーバ 850NM、1/10GPS、短距離、SFP
X5562A-Z
トランシーバ 10GbE/1GbE、長距離、SFP

ZS3-4 PCIe スロット順序 - 追加の PCIe カードを基本構成に追加する場合は、特定の順序でカードを追加する必要があります。


注 -  スロット 0 には常に SAS-2 内部 HBA が装着されています。スロット 1 および 8 は 4x4 SAS-2 外部 HBA 用に予約されています。

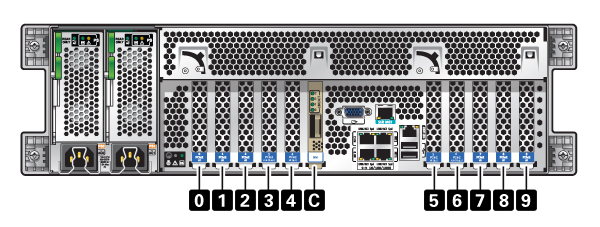

図 34  ZS3-4 コントローラの PCIe カードスロットの順序

image:ZS3-4 コントローラの PCIe カードスロットの順序を示す図

次の順序でオプションの PCIe カードを取り付けます。

表 25  ZS3-4 コントローラのオプションの PCIe カードおよびスロットの順序
PCIe カード
スロットの順序
1. 4 ポート (4x4) SAS-2 外部 HBA
スロット 2、7
2. 8Gb FC HBA
スロット 9
追加の FC HBA は最後に取り付けます
3. InfiniBand HCA
スロット 3、6、4、5、2、7
4. 2 ポート 10Gb Ethernet NIC
スロット 3、6、4、5、2、7、9
注: 2 ポート 10Gb Ethernet オプティカル NIC と 2 ポート 10Gb Ethernet 銅 NIC を追加する場合、10Gb Ethernet オプティカル NIC がスロットで優先されます。
5. 4 ポート 1Gb Ethernet NIC
スロット 3、6、4、5、2、7、9
6. 16Gb FC HBA
スロット 3、6、4、5、2、7、9
7. 残りの 8Gb FC HBA
スロット 3、6、4、5、2、7 (スロット 9、手順 2 を参照)
