ZS5-2 のケーブル管理アーム

次の図は、ケーブル管理アーム (CMA) のコンポーネントを示します。Oracle ZFS Storage Appliance インストールガイドのZS5-2 をケーブル管理アームに取り付けるに記載されている CMA の取り付け手順を参照してください。

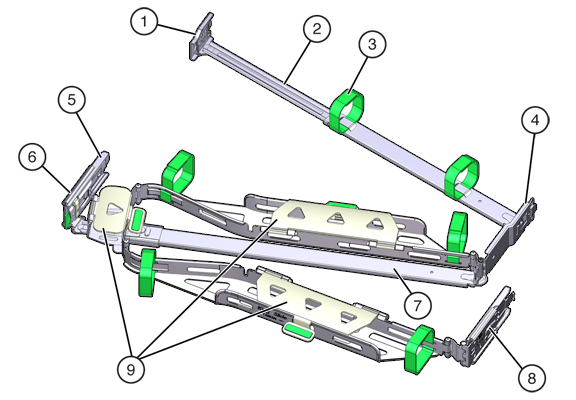

図 12  ZS5-2 コントローラのケーブル管理アーム

図の凡例 1 コネクタ A 6 コネクタ D 2 前部のスライドバー 7 スライドレールのラッチ部品 (コネクタ D で使用) 3 ベルクロストラップ (6) 8 後部のスライドバー 4 コネクタ B 9 ケーブルカバー 5 コネクタ C
