7320 フロントおよびバックパネルのコンポーネント

7320 フロントパネルコンポーネント - 次の図と番号はフロントパネル LED を示しています。

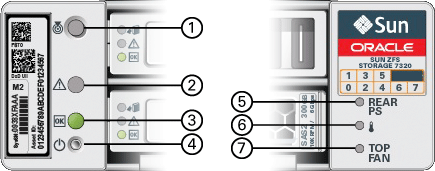

図 57  7320 コントローラのフロントパネル LED

図の凡例 1 位置特定ボタン/LED 2 保守要求 LED (オレンジ色) 3 電源/OK LED (緑色) 4 電源ボタン 5 背面の電源装置 6 システム過熱 LED 7 上部ファン

次の図と番号は 7320 のフロントパネルのドライブ位置を示しています。オペレーティングシステムを格納するミラー化された 2 つのハードディスクドライブ (HDD) は、スロット 0 および 1 にあります。最大 4 台の読み取り最適化キャッシュソリッドステートドライブ (SSD) が、スロット 2 から 5 まで順番に搭載されます。スロット 6 と 7 は空のため、ドライブフィラーを取り付ける必要があります。

図 58  7320 コントローラのフロントパネルのドライブ位置

表 41  7320 コントローラのフロントパネルのドライブ位置

ディスクドライブの位置 HDD1 HDD3 HDD5 HDD0 HDD2 HDD4 HDD6 HDD7

7320 バックパネルコンポーネント - 次の図は、7320 ストレージコントローラの背面パネルです。Sun 375-3609 はスロット 2 に属し、ほかのスロットに設置できず、オプションとして別のスロットが提供されていません。

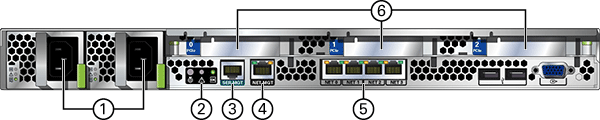

図 59  7320 コントローラの背面パネル

図の凡例 1 電源装置 4 ネットワーク管理 (NET MGT) 10/100 BASE-T Ethernet ポート 2 SC サマリーステータス LED 5 Ethernet ポート 3 シリアル管理ポート 6 PCIe スロット

クラスタインタフェースカードの互換性 - 7320 コントローラにはバージョン 2 のクラスタインタフェースカードが含まれています。このカードはバージョン 3 クラスタインタフェースカードと交換できません。

クラスタを形成するためにケーブルを接続する方法については、Oracle ZFS Storage Appliance 配線ガイド、クラスタケーブルの接続を参照してください。

Ethernet ポート

マザーボードには、10/100/1000 Mbps で動作する 4 つの RJ-45 ギガビット Ethernet コネクタ (NET0、NET1、NET2、NET3) があります。これらのネットワークインタフェースは、使用前に構成しておく必要があります。

ネットワーク管理ポート

ネットワーク管理コネクタ (NET MGT) はマザーボード上の RJ-45 10/100 BASE-T Ethernet ポートで、SP コンソールへの代替の端末インタフェースを提供します。

図 60  7320 コントローラのネットワーク管理ポート

シリアル管理ポート

シリアル管理コネクタ (SERIAL MGT) は RJ-45 コネクタで、SP コンソールへの端末接続です。

図 61  7320 コントローラのシリアル管理ポート
