7x20 のファンモジュールの交換


Caution

注意  -  ファンを取り外した状態で 60 秒より長くコントローラを稼働すると、冷却システムの効果が低下します。そのため、交換用ファンは事前に開梱しておき、障害が発生したファンを取り外したら、ただちにコントローラシャーシに挿入できるようにしておきます。


ファンモジュールはホットスワップ対応であるため、ストレージコントローラの実行中でも、ほかのハードウェア機能に影響を与えずに取り外しや取り付けが可能です。

7120 または 7320: ファンモジュールとステータスインジケータは、7120 および 7320 ストレージコントローラではファンのドアの下に隠されています。7120 と 7320 ではコンポーネントが多少異なりますが、それぞれの保守の手順は同じです。図は 7320 コントローラを示しています。

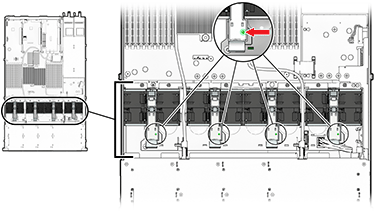

image:7120 または 7320 コントローラのファンモジュールとステータスインジケータを示す図

Caution

注意  -  ドアを 60 秒より長く開けたままにすると、ストレージコントローラが過熱してシャットダウンする可能性があります。


7420: 次の図は、7420 ストレージコントローラのファンモジュールを示しています。

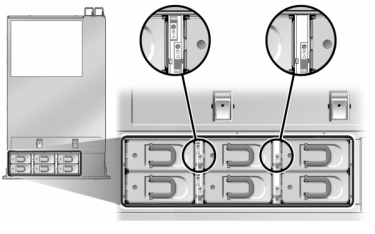

image:7420 コントローラのファンモジュールとステータスインジケータを示す図
  1. 保守するシャーシのロケータ LED を点滅させるには、BUI で「保守」 > 「ハードウェア」に移動し、関連付けられたロケータアイコン image:位置特定アイコン をクリックするか、サービスプロセッサ (SP) プロンプトに移動して、set /SYS/LOCATE status=on と入力します
  2. 障害の発生したコンポーネントを特定するには、BUI の「保守」 > 「ハードウェア」 > 「ファン」に移動し、オレンジ色のインジケータがある行をクリックします。

    コンポーネントが図で強調表示されます。

  3. ストレージコントローラのラックからの引き出しの説明に従って、コントローラをラックから引き出します。
  4. 7120 または 7320: ファンモジュールを交換するには:
    1. ドアのリリース爪のラッチを外しながら、ファンモジュールのドアを開きます。

      Caution

      注意  -  ドアを 60 秒より長く開けたままにすると、ストレージコントローラが過熱してシャットダウンする可能性があります。


    2. システムに電源が投入されたままの場合は、障害インジケータが点灯中のファンモジュールを特定します。
    3. 親指と人差し指を使ってタブを一緒につまみ、ファンモジュールを上に引き上げて取り出します。

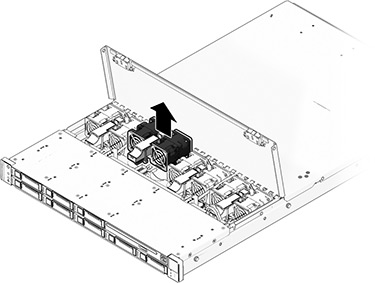

      image:7120 または 7320 コントローラのファンモジュールを取り外す方法を示す図
    4. 交換用ファンモジュールをスロットに挿入し、ファンモジュールが完全に固定されるまで強く押します。
      image:7120 または 7130 コントローラのファンモジュールを取り付ける方法を示す図
    5. 交換したファンモジュールで、ファンの OK インジケータが点灯していることと、障害インジケータが薄暗いことを確認します。
    6. ただちにドアを閉じ、ストレージコントローラの通気を維持します。
  5. 7420: ファンモジュールを交換するには:
    1. ファンモジュールの上部にあるラッチを持ち上げてファンモジュールをロック解除し、ファンモジュールを引き抜きます。

      Caution

      注意  -  ストレージコントローラが過熱してシャットダウンする可能性があるため、ファンモジュールを 60 秒以内で交換する必要があります。

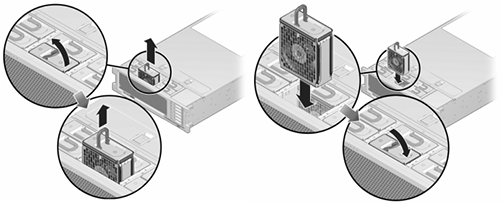

      image:7420 コントローラのファンモジュールを取り外して取り付ける方法を示す図
    2. 7420 ファンモジュールをロック解除してスロットに挿入し、ファンモジュールが完全に固定されるまで強く押します。
    3. 交換したファンモジュールで、ファンの OK インジケータが点灯していることと、障害インジケータが薄暗いことを確認します。
  6. コントローラの上部のファンステータスインジケータ、保守要求ステータスインジケータ、ロケータステータスインジケータまたはロケータボタンが点灯していないことを確認します。
  7. 各レール側面のリリース爪を押して、ゆっくりとストレージコントローラをラックにスライドさせます。
  8. BUI の「保守」 > 「ハードウェア」画面に移動します。コントローラの右矢印アイコン image:適用アイコン をクリックし、「ファン」をクリックして、新しく装着したファンモジュールのオンラインアイコン image:ライト点灯アイコン が緑色になっていることを確認します。
  9. 障害が自動でクリアされない場合、アクティブな問題の修復を参照してください。
