7320 ストレージコントローラシャーシには次のボードが設置されています。
PCIe ライザー: ストレージコントローラには、顧客交換可能ユニット (CRU) である 3 つの PCIe ライザーがあり、マザーボードの後方に接続されます。各ライザーは 1 つの PCIe カードをサポートします。
マザーボード: マザーボードは FRU で、CPU モジュール、18 個の DIMM 用スロット、メモリー制御サブシステム、およびサービスプロセッサ (SP) サブシステムが含まれています。SP サブシステムはホスト電源を制御し、ホストシステムのイベント (電源および環境) をモニターします。SP コントローラはホストの 3.3V スタンバイ電源レールから電力を供給します。このレールは、アプライアンスの電源がオフの場合でも、システムに AC 電源から給電されているときは常に利用可能です。
配電盤: 配電盤は FRU で、電源からの 12V 主電源をストレージコントローラのほかの部分に分配します。この配電盤はパドルボードに直接接続され、バスバーとリボンケーブルを介してマザーボードに接続されます。また、上部カバーインターロックのキルスイッチもサポートします。
パドルボード: パドルボードは FRU で、配電盤と、ファン電源ボード、ハードドライブバックプレーン、および I/O ボードとの間の相互接続として機能します。
ファンボード: ファンボードは FRU で、ストレージコントローラのファンモジュールに電源を供給します。また、ファンモジュールステータス LED を搭載し、ファンモジュールの I2C データを転送します。
ディスクバックブレーン: ハードドライブバックプレーンは FRU で、ハードディスクドライブ用のコネクタのほかに、I/O ボード、電源ボタンとロケータボタン、およびシステムとコンポーネントのステータス LED への相互接続が搭載されています。ストレージコントローラは 8 台のディスクバックプレーンを搭載しています。各ドライブには、電源およびアクティビティー、障害、および取り外し OK 用 (非サポート) の LED インジケータがあります。
次に、7320 ストレージコントローラ用の交換可能なシステムボードの一覧を示します。
|
7320 交換可能コンポーネント - 次に、 7320 のすべての交換可能な配電、ディスク、およびファンモジュールコンポーネントの一覧を示します。電源、ディスク、およびファンモジュールは、ストレージコントローラに対してホットプラグ可能です。
|
次に、 7320 の交換可能な CPU およびメモリーコンポーネントの一覧を示します。
|
7320 CPU およびメモリーコンポーネント - ストレージコントローラのマザーボードには、業界標準の DDR3 DIMM メモリーカードを装着する 18 個のスロットが 2 つのグループにわかれて搭載されています。すべてのソケットに、フィラーまたは DDR3 DIMM のいずれかを装着しておく必要があります。
図 62 7320 コントローラの CPU およびメモリーコンポーネント
7320 配電およびファンモジュールコンポーネント - 次の図と番号は、ストレージコントローラの配電/ファンモジュールコンポーネントを示しています。

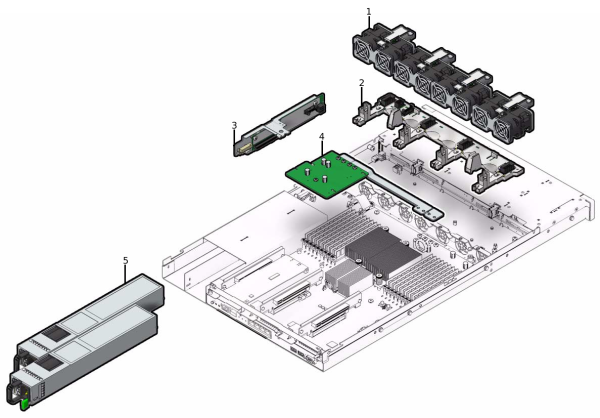

図 63 7320 コントローラの配電およびファンモジュールコンポーネント
|
7320 I/O コンポーネント - 次の図と番号は、ストレージコントローラの I/O コンポーネントを示しています。

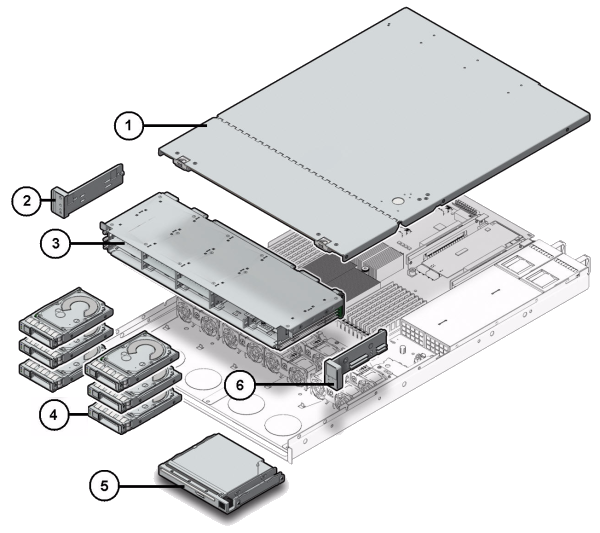

図 64 7320 コントローラの I/O コンポーネント
|
7320 PCIe カードおよびライザー - 次に、 7320 システムの交換可能な PCIe カードの全一覧を示します。
|
7320 ケーブル - 次に、 7320 ストレージコントローラ用の交換可能なケーブルの一覧を示します。
|
