ZS5-4 の内部コンポーネント

次の図に、ZS5-4 コントローラのコンポーネントを示し、説明文で解説します。

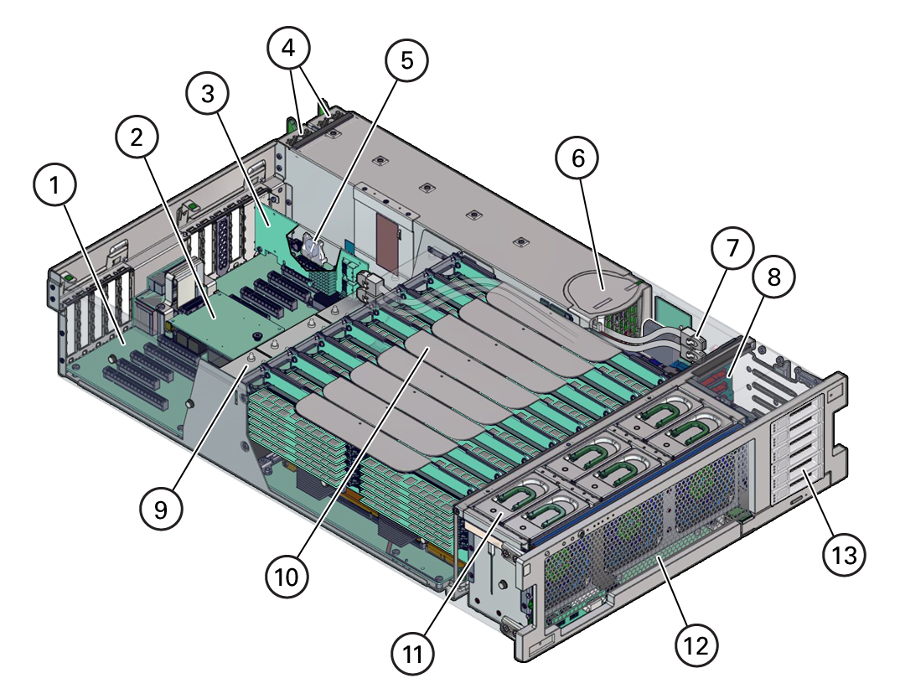

図 4  ZS5-4 の内部コンポーネント

image:サーバー内の交換可能なコンポーネントの位置を示す図。

吹き出し番号
説明
吹き出し番号
説明
1
マザーボード
8
ストレージドライブバックプレーンボード
2
SP カード
9
ヒートシンクおよび CPU (4)
3
HBA カード
10
メモリーライザーカード (8)
4
電源装置 (2)
11
ファンモジュール (6)
5
システムバッテリ
12
ファンボード
6
電源バックプレーン
13
ストレージドライブスロット (2)
7
HBA SAS ケーブル (2)

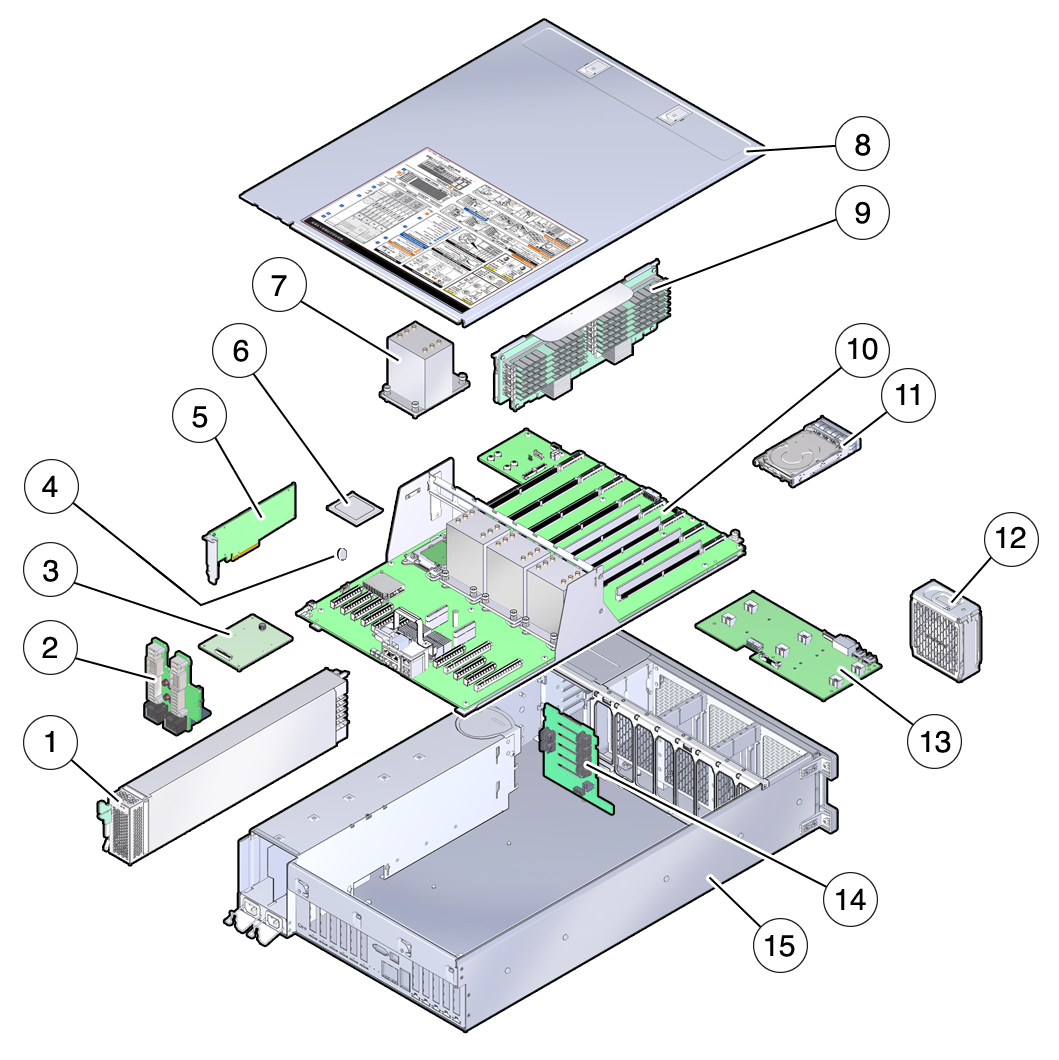

図 5  ZS5-4 内部コンポーネント (分解組み立て図)

image:サーバー内の交換可能なコンポーネントの分解組み立て図を示す図。

吹き出し番号
説明
吹き出し番号
説明
1
電源装置
9
メモリーライザーカード
2
電源装置バックプレーンボード
10
マザーボード
3
SP カード
11
ストレージドライブ
4
システムバッテリ
12
ファンモジュール
5
HBA カード
13
ファンボード
6
CPU
14
ストレージドライブバックプレーンボード
7
ヒートシンク
15
コントローラのシャーシ
8
カバー

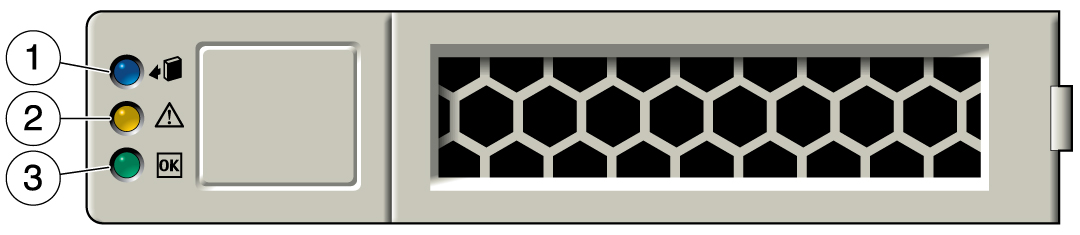

ZS5-4 ストレージドライブ

このセクションでは、ストレージドライブのステータスインジケータの位置を示し、その機能について説明します。

image:ストレージドライブのフロントパネルを示す図。
吹き出し番号
説明
1
取り外し可能 (青色)
2
保守アクション要求 (オレンジ色)
3
OK/アクティビティー (緑色)

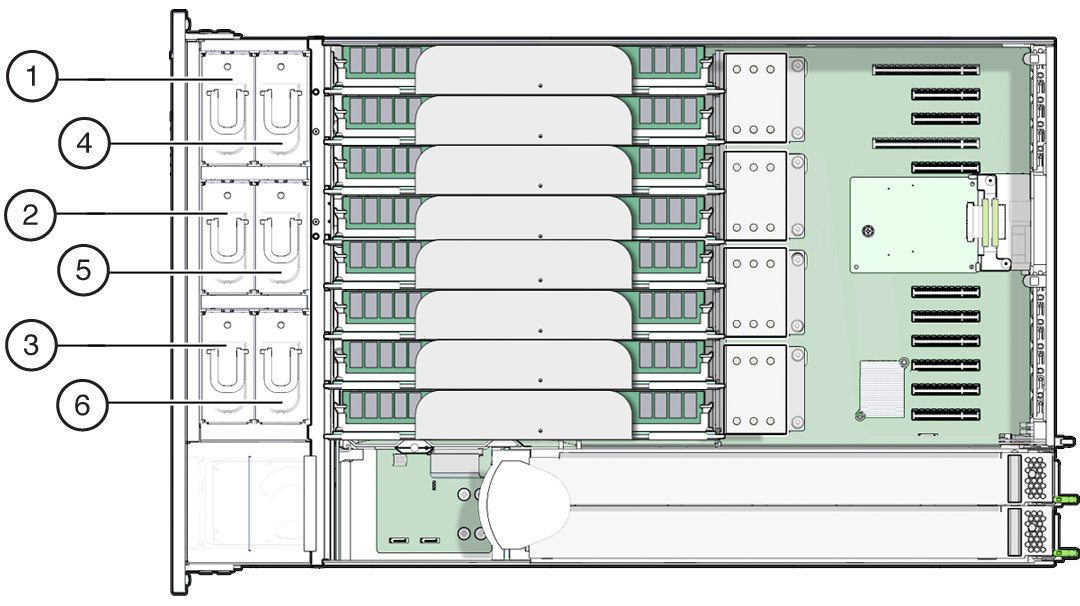

ZS5-4 のファンモジュール

6 つのファンモジュールスロットは ZS5-4 コントローラの前面にあり、スロットが 3 つずつ 2 列に配置されています。スロットは左から右に指定されています。下の図のように、前の列の 3 つのスロットは FM0、FM1、および FM2 に指定されています。内側の列の 3 つのスロットは、FM3、FM4、および FM5 です。

image:ファンモジュールの指定を示す吹き出しのある図。
吹き出し番号
説明
吹き出し番号
説明
1
ファンモジュール、FM 0
4
ファンモジュール、FM 3
2
ファンモジュール、FM 1
5
ファンモジュール、FM 4
3
ファンモジュール、FM 2
6
ファンモジュール、FM 5

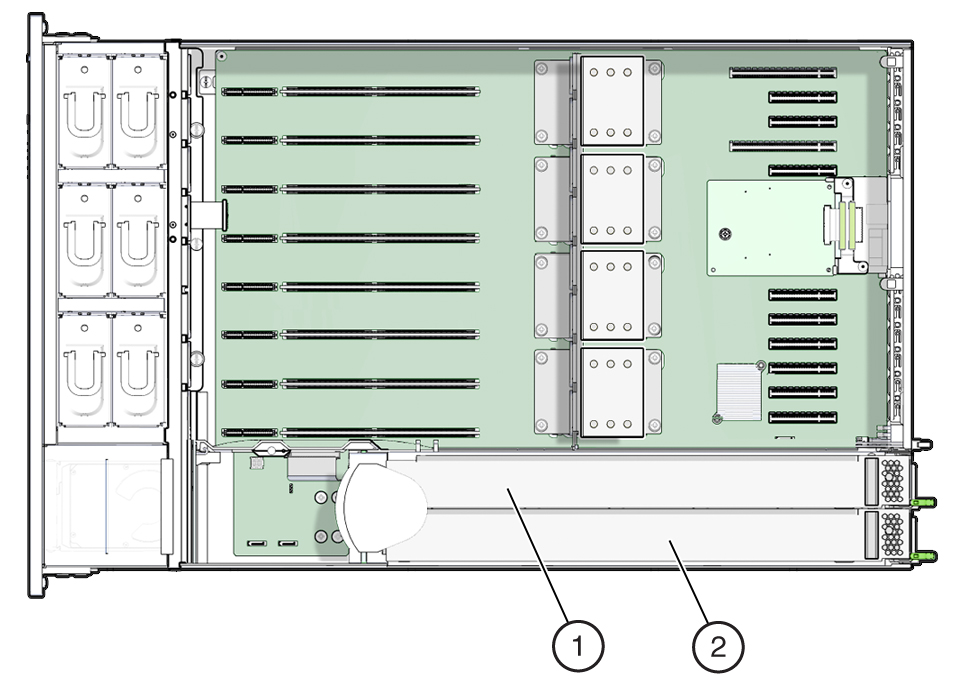

ZS5-4 の電源装置

2 つの電源装置スロットは、(サーバーの前面から) コントローラの右側にあり、右から左に指定されています。スロットはコントローラの背面から取り扱うことができます。コントローラの背面から左のスロットは PS-0 に指定され、右のスロットは PS-1 に指定されています。

image:電源装置の位置と指定を示す図。
吹き出し番号
説明
1
PS 1
2
PS 0

2 基の電源装置があることで、電源装置のいずれかに障害が発生してもコントローラを作動させることができるため、冗長性が確保されます。ただし、コントローラが 1 基の電源装置で動作することになると、冗長性は存在しなくなり、予期しないシャットダウンやデータ損失のリスクが高くなります。冗長構成の一部である電源装置やコンポーネントに障害が発生した場合は、すぐに交換してください。

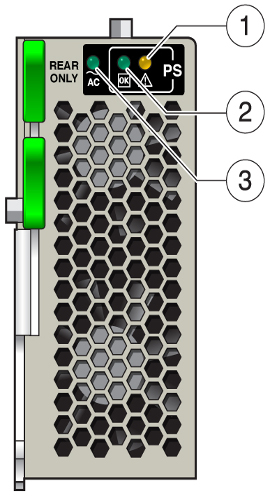

image:電源装置のステータスインジケータを示す図。
吹き出し番号
説明
1
保守アクション要求 (オレンジ色)
2
DC OK (緑色)
3
AC OK (緑色)

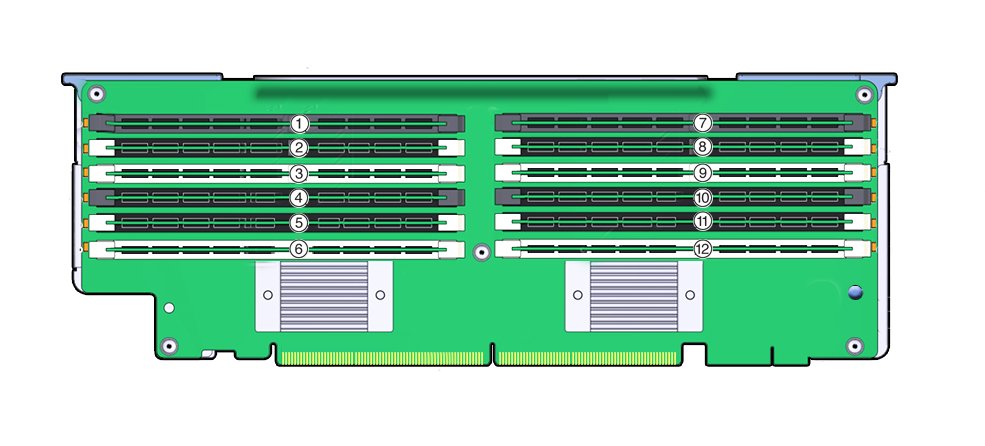

ZS5-4 の DIMM

DIMM スロットはメモリーライザーカードにあります。DIMM は 6 つのスロットの 2 つのバンク (計 12 のスロット) に配置されます。スロットは上から下の順に数字で指定されています。スロットの左のバンクは D0-D6 に指定されています。スロットの右のバンクは D7-D11 に指定されています。

image:メモリーライザーカードを示す図。
吹き出し番号
説明
吹き出し番号
説明
1
スロット D0
7
スロット D6
2
スロット D1
8
スロット D7
3
スロット D2
9
スロット D8
4
スロット D3
10
スロット D9
5
スロット D4
11
スロット D10
6
スロット D5
12
スロット D11

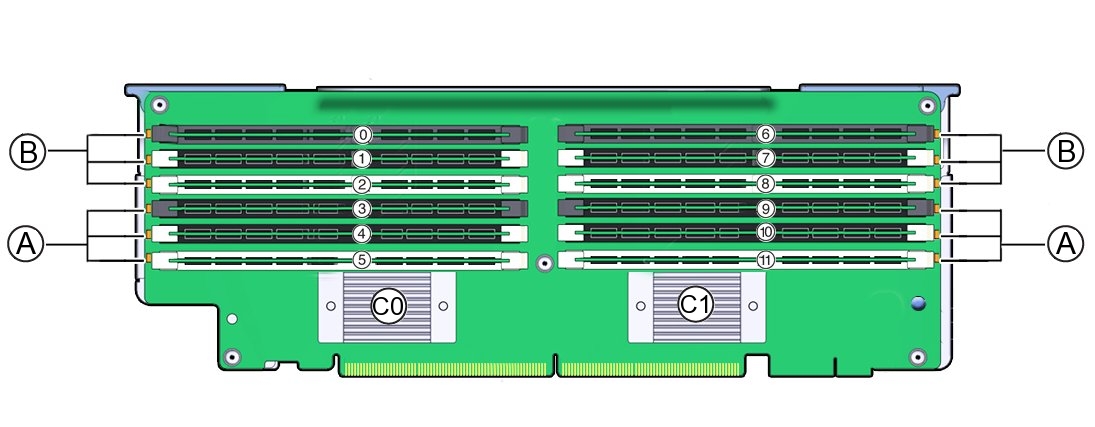

メモリーライザーの配置:

次の図は、メモリーライザーカードの DIMM スロットとチャネルの指定を示しています。

image:メモリーライザーカードの DIMM スロットの配置と装着順序を示す吹き出しのある図。
吹き出し
説明
0 - 11
DIMM スロット番号。ボードのラベルではスロット番号の前に "D" が付け加えられます (例: D0-D11)。
B
チャネル B のスロット: D0-D2 (メモリーバッファー 0 用)、D6-D8 (メモリーバッファー 1 用)。
A
チャネル A のスロット: D3-D5 (メモリーバッファー 0 用)、D9-D11 (メモリーバッファー 1 用)。
C0
メモリーバッファー 0。
C1
メモリーバッファー 1。

ZS5-4 ストレージドライブおよび USB

6 つのストレージドライブスロットはコントローラの右側にあり、連続して下から上に指定されています。

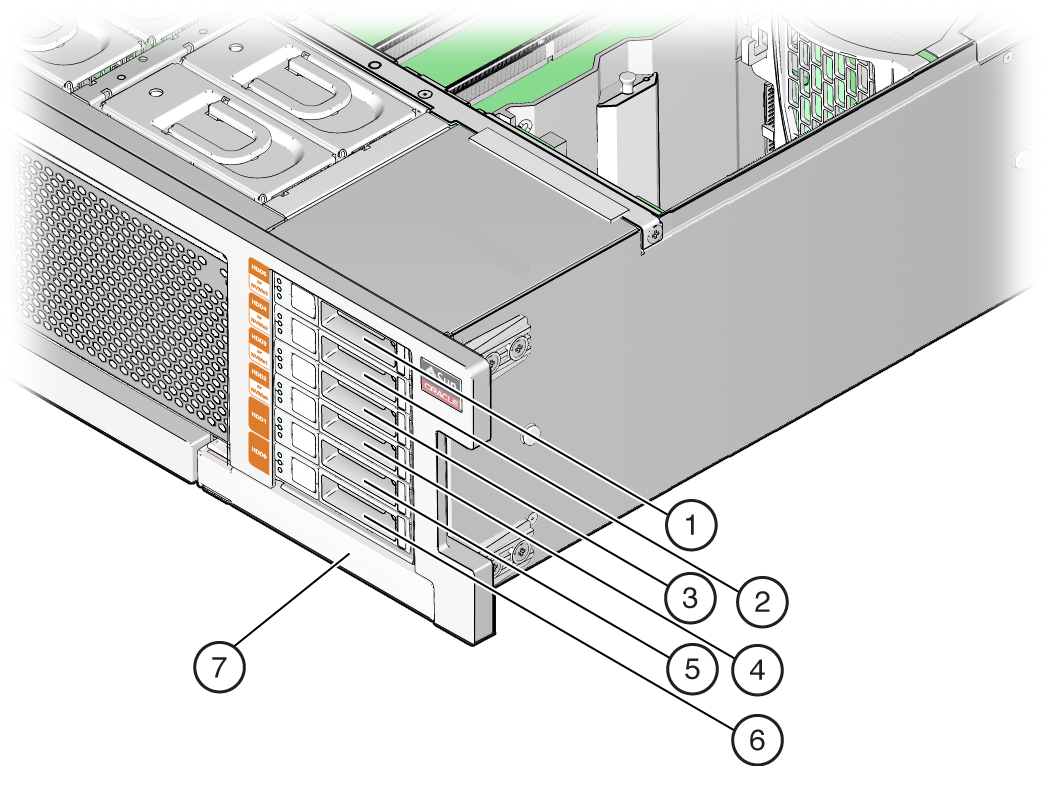

image:DVD、ストレージドライブ、および USB の位置と指定を示す図。
吹き出し番号
説明
吹き出し番号
説明
1
ドライブフィラーパネル
5
セカンダリブートドライブ
2
ドライブフィラーパネル
6
プライマリブートドライブ
3
ドライブフィラーパネル
7
DVD フィラーパネル
4
ドライブフィラーパネル
