7120 のフロントパネル

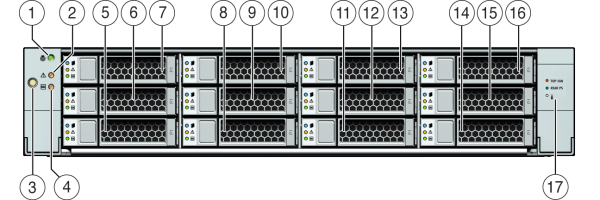

次の図と番号はフロントパネルとドライブ位置を示しています。Logzilla 3.5 インチ SSD はスロット 3 に装着されますが、内蔵 Sun Aura フラッシュ HBA Logzilla で構成されたコントローラではサポートされていません。

図 65  7120 コントローラのフロントパネル

image:7120 コントローラのフロントパネルを示す図

図の凡例
1 ロケータ LED/ボタン (白色)
7 HDD 2
13 HDD 8
2 保守アクション要求 LED (オレンジ色)
8 HDD または SSD 3
14 HDD 9
3 電源ボタン
9 HDD 4
15 HDD 10
4 電源/OK LED (緑色)
10 HDD 5
16 HDD 11
5 HDD 0
11 HDD 6
17 ドライブマップ
6 HDD 1
12 HDD 7
