7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 6 基)
次の図は、HBA 6 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 396 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ
図 397 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ
図 398 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ
図 399 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ
図 400 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ
図 401 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ

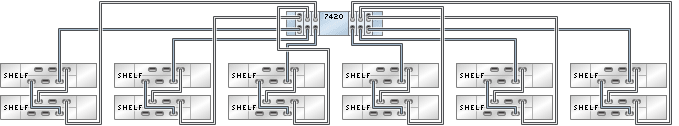

図 402 6 つのチェーン内で DE2-24 ディスクシェルフ 12 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ

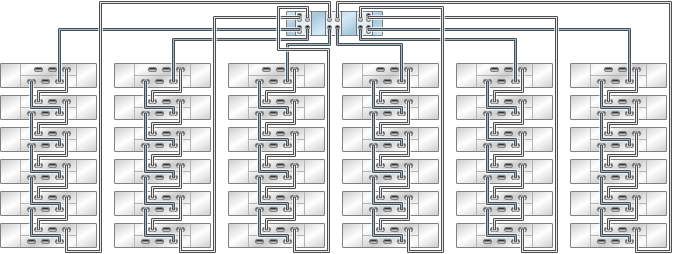

図 403 6 つのチェーン内で DE2-24 ディスクシェルフ 36 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ
図 404 1 つのチェーン内の複数のディスクシェルフ
