7420 スタンドアロンから Sun Disk Shelf (HBA 6 基)
次の図は、HBA 6 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 472 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ
図 473 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ
図 474 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ
図 475 4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ
図 476 5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ
図 477 6 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ

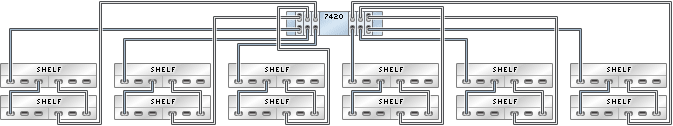

図 478 6 つのチェーン内で Sun Disk Shelf 12 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ

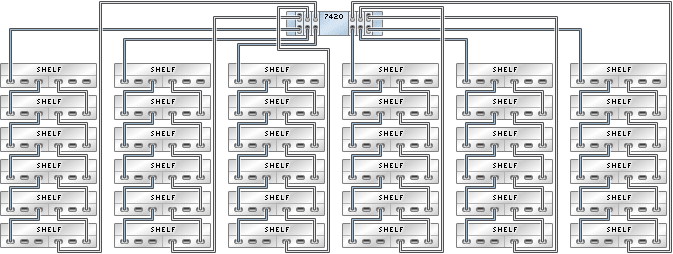

図 479 6 つのチェーン内で Sun Disk Shelf 36 台に接続された HBA 6 基を搭載するスタンドアロン 7420 コントローラ
