7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 3 基)
次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 410 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ
図 411 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ
図 412 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

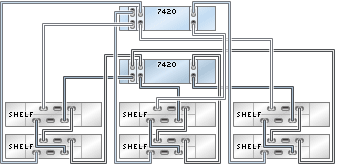

図 413 3 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

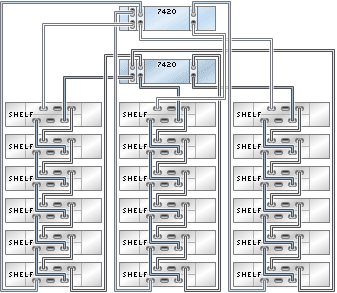

図 414 3 つのチェーン内で DE2-24 ディスクシェルフ 18 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ
図 415 1 つのチェーン内の複数のディスクシェルフ
