7420 スタンドアロンから DE2-24 ディスクシェルフ (HBA 4 基)
次の図は、HBA 4 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

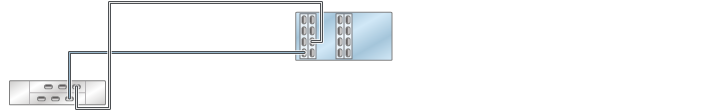

図 328 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

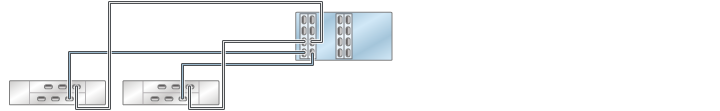

図 329 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

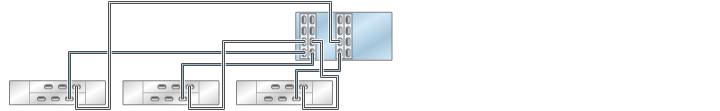

図 330 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

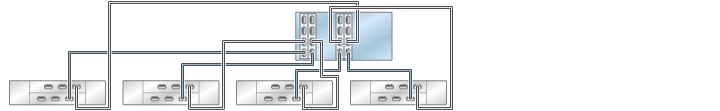

図 331 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

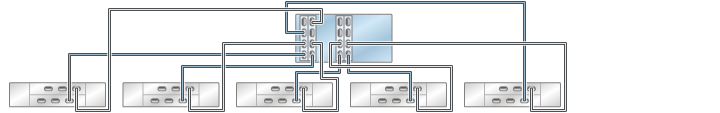

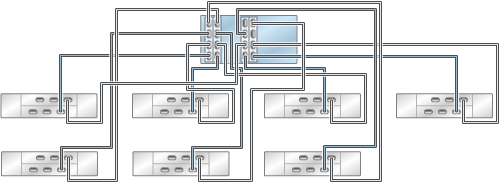

図 332 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

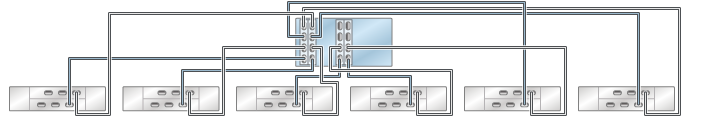

図 333 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ
図 334 7 つのチェーン内で DE2-24 ディスクシェルフ 7 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

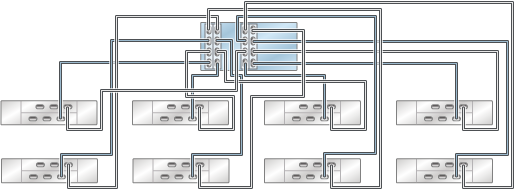

図 335 8 つのチェーン内で DE2-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

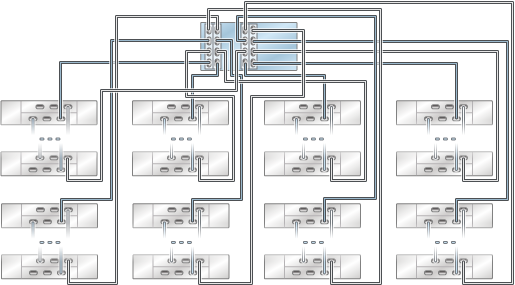

図 336 8 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ
図 337 1 つのチェーン内の複数のディスクシェルフ
