ZS4-4 スタンドアロンから DE3-24 ディスクシェルフ (HBA 4 基)
次の図は、HBA 4 基を搭載する Oracle ZFS Storage ZS4-4 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 140 1 つのチェーン内で DE3-24 ディスクシェルフ 1 台に接続された HBA 4 基を搭載するスタンドアロン ZS5-4 コントローラ
図 141 2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4 コントローラ

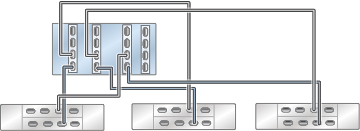

図 142 3 つのチェーン内で DE3-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4 コントローラ

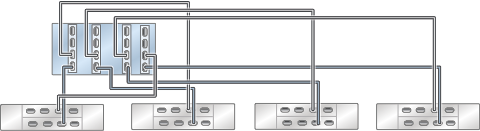

図 143 4 つのチェーン内で DE3-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4 コントローラ

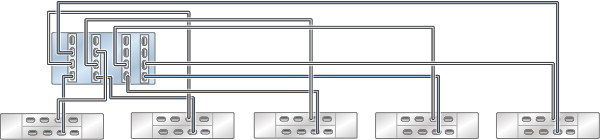

図 144 5 つのチェーン内で DE3-24 ディスクシェルフ 5 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4 コントローラ

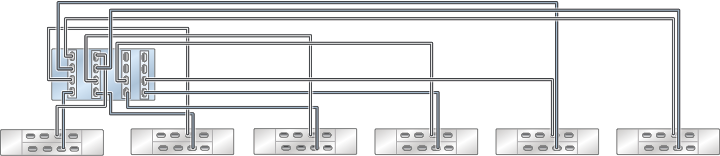

図 145 6 つのチェーン内で DE3-24 ディスクシェルフ 6 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4 コントローラ

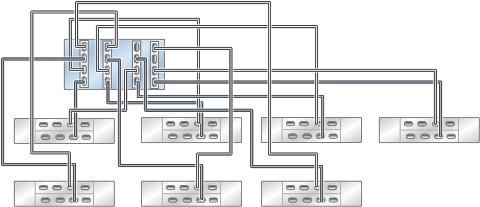

図 146 7 つのチェーン内で DE3-24 ディスクシェルフ 7 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4 コントローラ

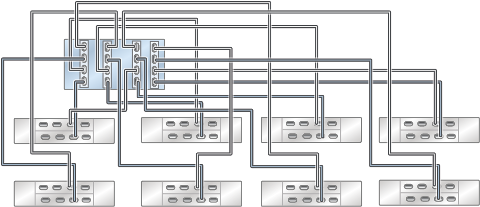

図 147 8 つのチェーン内で DE3-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載するスタンドアロン ZS4-4 コントローラ
