7420 クラスタ化から Sun Disk Shelf (HBA 3 基)
次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

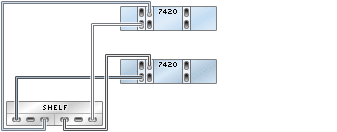

図 484 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

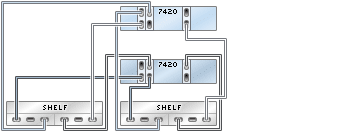

図 485 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

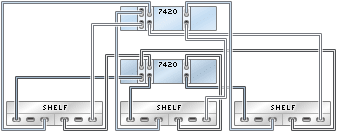

図 486 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ

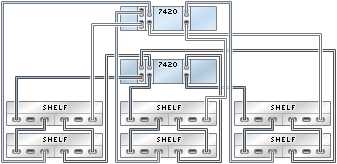

図 487 3 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ
図 488 3 つのチェーン内で Sun Disk Shelf 18 台に接続された HBA 3 基を搭載するクラスタ化 7420 コントローラ
